从机械运动中收集能量已被证明是一种较好的策略，可以满足自供电电子产品的要求。在这里，我们报道了一种基于石墨烯/铜异质结构的感应电极，这种柔软且稳固的电极是通过电沉积和旋涂工艺制造的，也被用于摩擦电纳米发电机（TENG）的能量收集。通常，通过物理剥离制备的石墨烯分散体是通过旋涂工艺涂敷在基于PDMS的铜纳米结构上的。此外，我们提供了电子从石墨烯转移到铜，并引发氧化铜的还原反应的有利证据。石墨烯的功能是避免铜纳米结构的氧化，从而提高了石墨烯/铜异质结构的稳定性并实现了其在摩擦电纳米发电机中的应用。我们阐述了相互作用机理，包括能垒，金属功函数和石墨烯、铜、氧化物之间的电化学电势差。通过检测铜的化学状态随暴露时间的变化，来探测石墨烯/铜异质结构的强化的稳定性。还通过考察其用于TENG输出电气性能，评估其适用性。

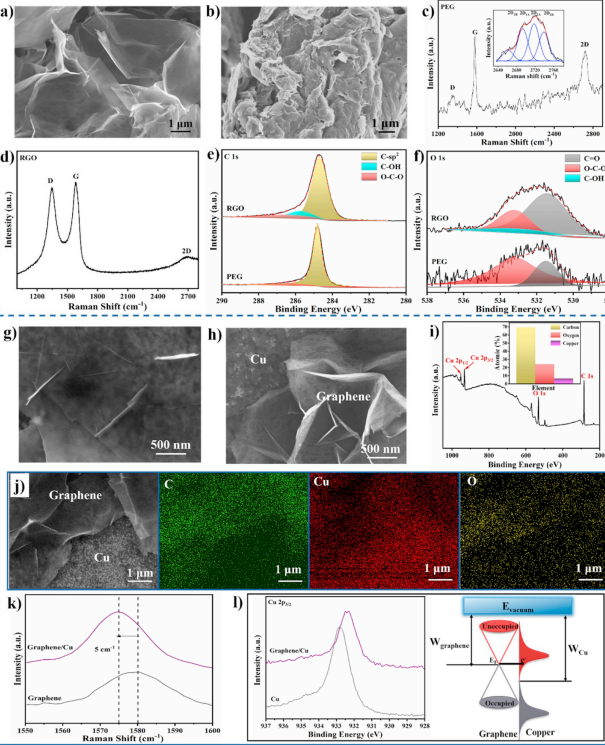

 Figure 1. 滴落在硅片上的石墨烯分散体的SEM图像：（a）PEG和（b）RGO。 在514.5 nm激光下激发的石墨烯的拉曼光谱：（c）PEG和（d）RGO，（c）中的插图显示了四个用于拟合PEG的2D峰的Lorentzians函数。PEG和RGO的XPS精细谱：（e）C 1s和（f）O 1s。 （g，h）石墨烯/铜异质结构的SEM图像。（i）石墨烯/铜异质结构的XPS总谱以及各种元素的原子百分比。（j）石墨烯/铜异质结构的表面扫描图片，包括碳，铜和氧的元素信息。k）G峰的拉曼光谱。l）在电沉积的铜衬底上掺杂石墨烯前后，Cu 2p_3/2结合能位置的偏移。示意图说明了石墨烯和多晶铜之间的功函数差异，并展示了从石墨烯到铜的电子转移。


Figure 2. 各个样品的Cu 2p_3/2能级的XPS谱图：（a-c）刚制备不久；（d–f）暴露于50％R.H.的空气中1周后；（g–i）暴露于40％R.H.的空气中1周后。

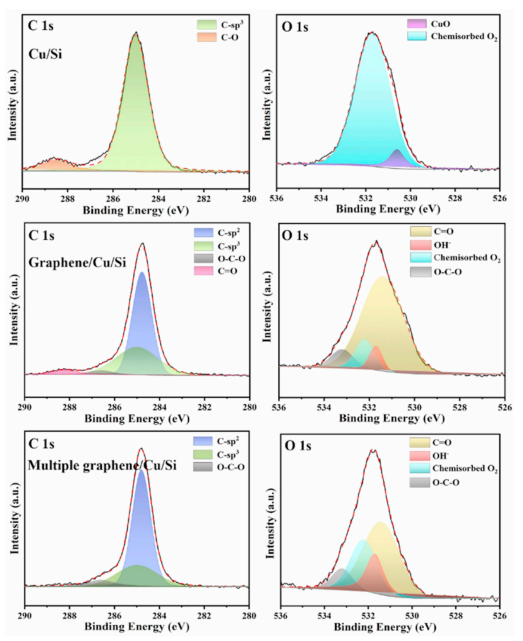

Figure 3. 顶部修饰有石墨烯或不修饰石墨烯的电沉积铜样品的C 1s 和O 1s 的XPS谱图。

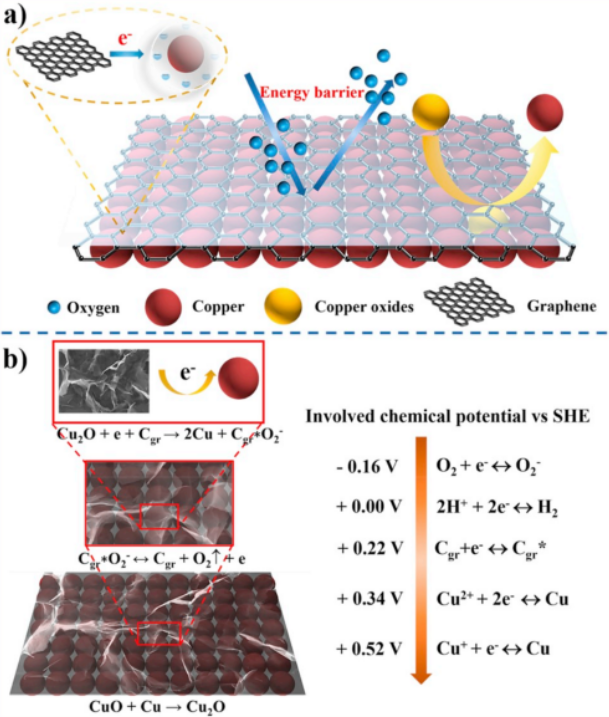

Figure 4. （a）本文提出的石墨烯/铜异质结构的抗氧化性和脱氧性作用机制。 （b）
此机理参涉及到的电子转移过程和化学反应。

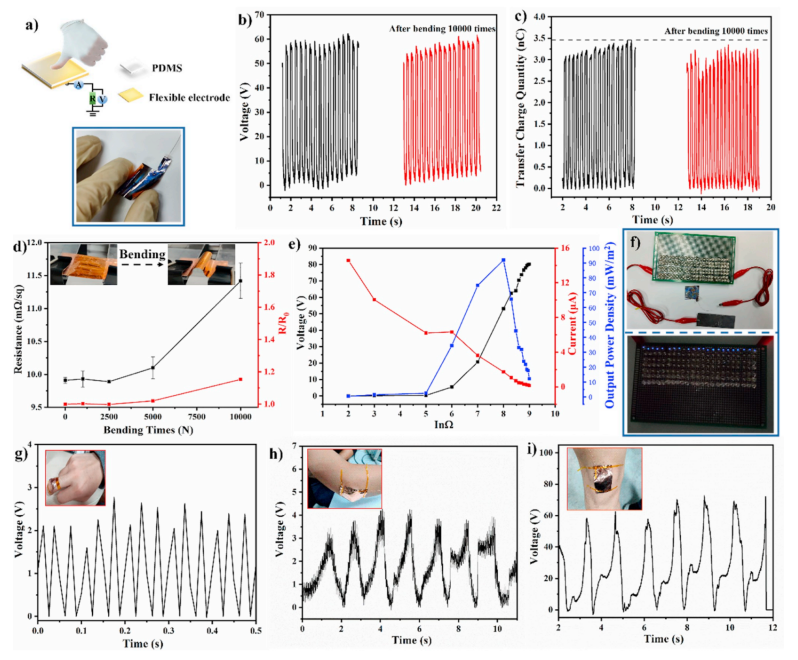

Figure 5. （a）基于皮肤的柔性单电极摩擦电纳米发电机的示意图和光学照片。基于石墨烯/Cu/PDMS的TENG的输出特性：（b）输出电压；（c）电荷转移量。（d）基于石墨烯/ Cu /PDMS的柔性电极的弯曲性能。（e）输出电压，电流和功率密度随外部负载电阻的变化。（f）LED应用：由TENG供电的蓝色LED阵列。（g–i）灵活使用
皮肤基单电极摩擦电纳米发电机。

      本研究于2020年由上海交通大学的 Zhuoqing Yang 课题组发表于Nano Energy （https://doi.org/10.1016/j.nanoen.2020.104540）
原文：Electron transfer mechanism of graphene/Cu heterostructure for improving the stability of triboelectric nanogenerators
