在这项工作中，我们通过超声辅助下的Li⁺/Na⁺共嵌入剥离技术开发了一种用于多层石墨烯的新方法。实验在300 W的超声波功率和40 kHz的频率下进行，没有任何有机溶剂的参与。深入研究了Li⁺/Na⁺比例对石墨剥落的影响。脱落石墨烯纳米片（UGN）的结构和形态是通过一系列表征确定的。结果表明，在最佳Li⁺/Na⁺比下，脱落的石墨烯纳米片的厚度约为2.38-2.56 nm（约7-8层）。剥落的石墨烯纳米片作为添加剂在油脂中的潜在应用通过四球摩擦测试仪进行了评估。结果表明，相对于纯润滑脂，含0.06 wt％石墨烯的润滑脂的减摩和抗磨性能分别显着提高了21.35％和30.32％。并通过检测磨损表面提出了摩擦机理。

Figure 1. UGN_Li（A）、UGN_Li0.3/Na0.7（B）、UGN_Li0.5/Na0.5（C）、UGN_Li0.7/Na0.3（D），以及UGN_Na（E）的SEM、TEM和AFM图

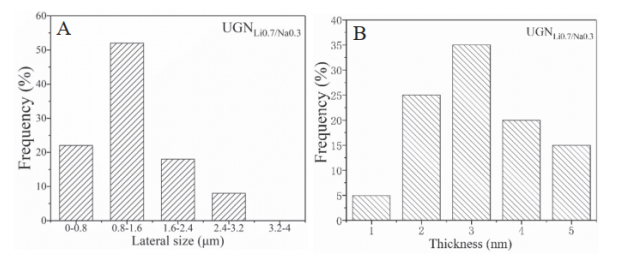

Figure 2. UGN_Li0.7/Na0.3的横向尺寸（A）和厚度（B）的统计直方图

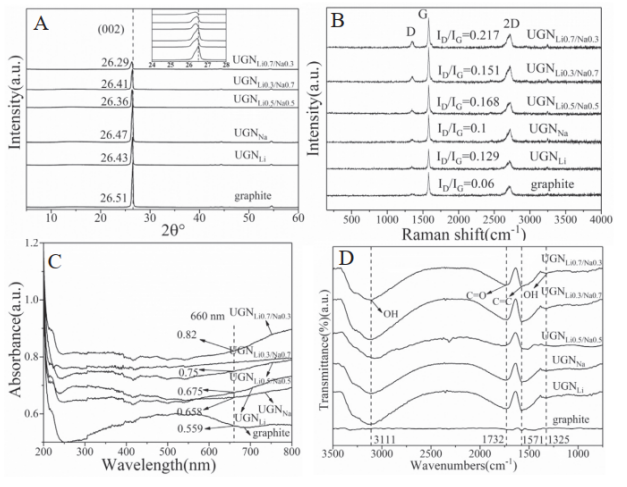

Figure 3. 石墨、UGN_Li、UGN_Li0.3/Na0.7、UGN_Li0.5/Na0.5、UGN_Li0.7/Na0.3，以及UGN_Na的XRD（A）、Raman（B）、UV–vis（C）和FT-IR（D）图谱


Figure 4. UGNs的结构（A）和Zeta电势（B）与Li⁺/Na⁺比例的关系

       相关研究成果于2020年由扬州大学化学与化学工程学院的Zhi-Lin Cheng课题组发表在Ultrasonics–Sonochemistry（DOI: 10.1016/j.ultsonch.2020.105108）。原文：Ultrasound-assisted Li⁺/Na⁺ co-intercalated exfoliation of graphite into few-layer graphene。

摘自《石墨烯杂志》公众号：
