石墨烯可能是近年来全球研究最多的材料。它已成为2D材料的经典示例，这不仅是由于历史原因，而且重要的是，由于2D到3D的明显跨度，包括从Bernal堆叠（AB）双层到在石墨中最终形成的2D到3D。因此，可靠的层间相互作用在存在缺陷或紊乱的情况下往往差别很大。特别令人感兴趣的是角度紊乱，导致各层以与常规AB填料不同的方式堆叠。涉及高度结晶的2D层之间的角扭曲的新型石墨烯系统通常称为扭曲石墨烯。其中，扭曲的双层石墨烯tBLG已成为原型。作为新的自由度，这种扭曲在tBLG中引起了几种角度相关的特性，从可见光吸收到超导性，这对石墨烯本身是闻所未闻的。本文概述了扭曲石墨烯的最新进展，涵盖了与其合成、扭曲相关的特性和潜在应用有关的方面。

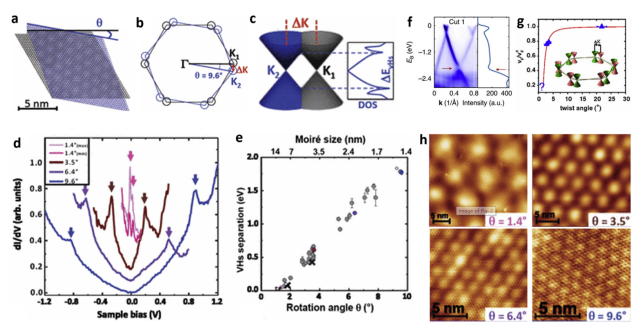

Figure 1. tBLG的结构和独特特性。

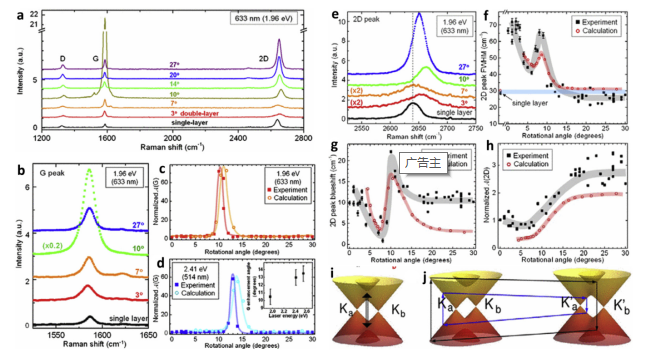

Figure 2. tBLG的拉曼光谱分析

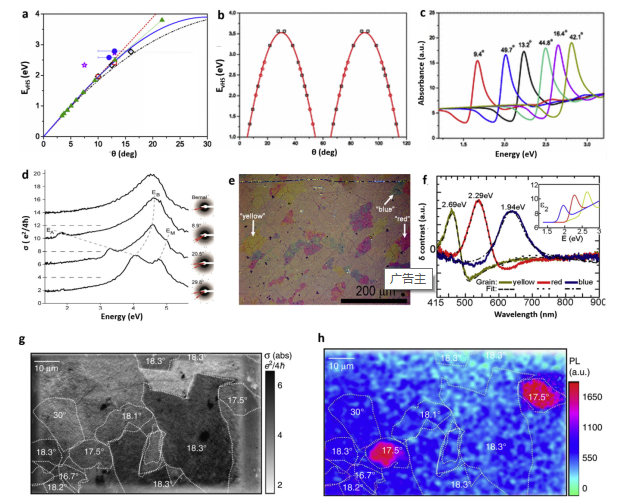

Figure 3. tBLG的θ依赖光学特性

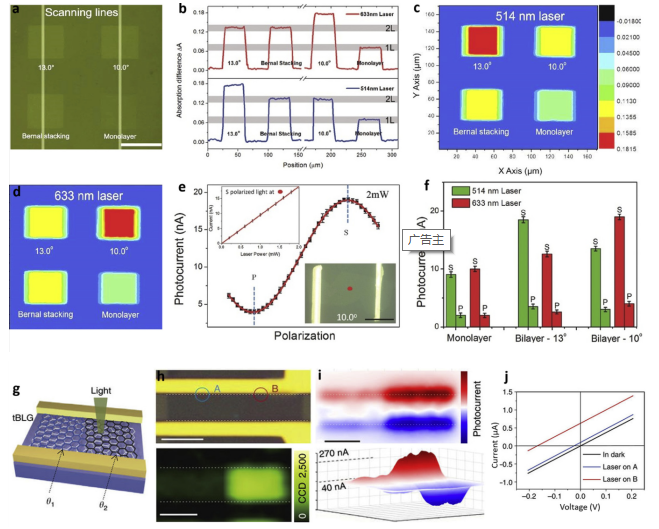

Figure 4. tBLG中θ依赖性增强的吸收和光电流产生

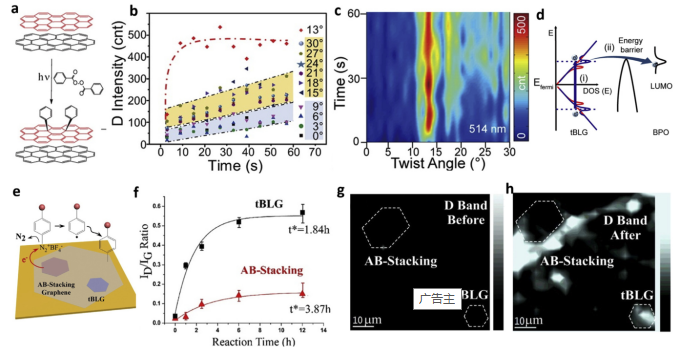

Figure 5. tBLG的θ依赖性化学反应

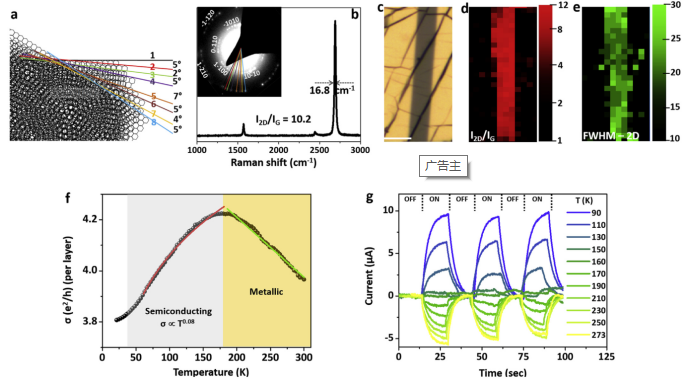

Figure 6. tMLG中的层间电子去耦

      相关研究成果于2020年由印度纳米与软物质科学中心Giridhar U. Kulkarni课题组，发表在Carbon （2020, 156, 470-487）上。原文：A new twist in graphene research: Twisted graphene。

摘自《石墨烯杂志》公众号：
