我们以水解铁柱状蒙脱土/四环素络合物（FeOOH-Mt-TC）为前驱体，通过氮气氛下的热解策略制备氧化铁@石墨烯@蒙脱土复合物（α-Fe₂O_3-x@石墨烯@Mt）。在热解过程中，水解铁（FeOOH）和TC的参与使α-Fe₂O_3-x@Graphene@Mt复合材料具有优异的电导率，高的结构Fe(II)百分比和丰富的氧空位，在PMS存在下导致四溴双酚A（TBBPA）的高效降解。同时，与^•OH，SO₄^•-和¹O²相比，O₂^•-在氧化过程中起主导作用。另外，从TBBPA释放的Br^-和添加醇导致反应性卤素和α-羟烷基自由基的形成，这有助于快速去除TBBPA。这项研究不仅为制备用于PMS活化的优异铁基催化剂提供了一种新颖的策略，而且还评估了反应性卤素和α-羟烷基在卤化有机污染物处理中的应用。

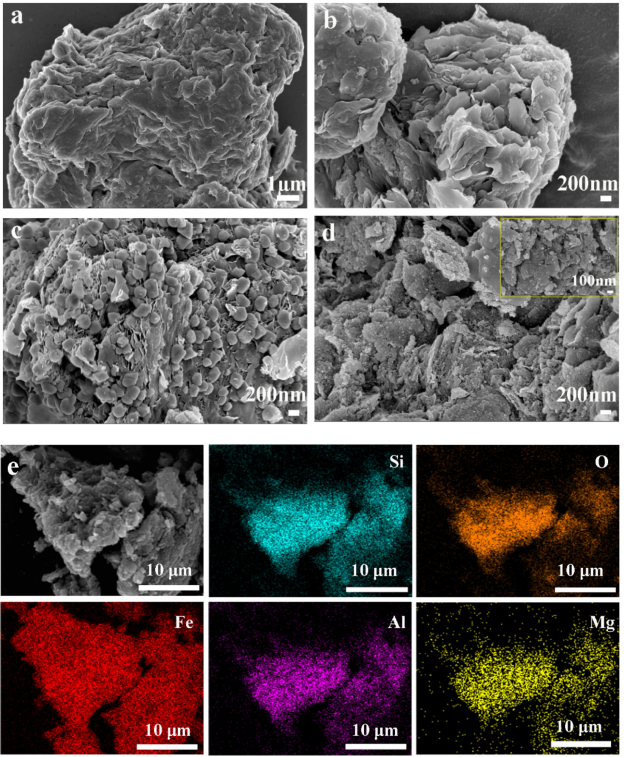

Figure 1. Mt（a）、Graphene@Mt（b）、Fe₂O₃@Mt（c）和α-Fe₂O_3-x@Graphene@Mt（d）的FESEM图像；α-Fe₂O_3-x@Graphene@Mt中的Si、Al、Mg、Fe和O的EDS元素映射图像（e）。

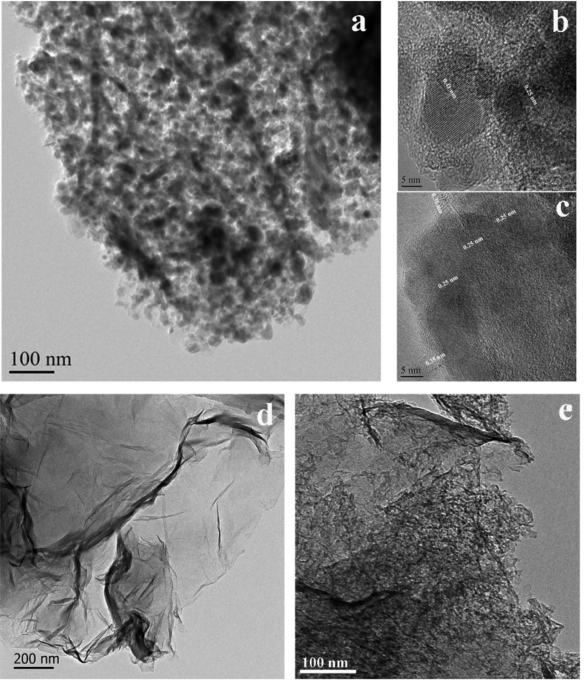

Figure 2. α-Fe₂O_3-x@Graphene@Mt（a）、石墨烯-Mt（d）和石墨烯-Fe-Mt（e）的TEM图像；α-Fe₂O_3-x@Graphene@Mt的高分辨率TEM图像（b和c）。

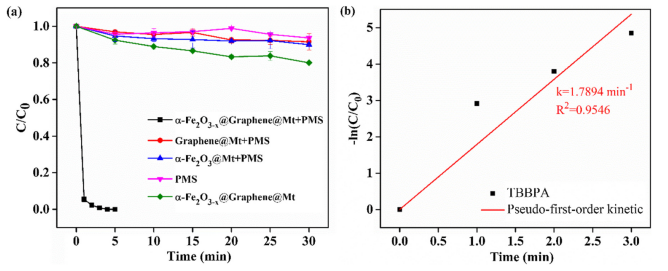

Figure 3. 基于PMS的系统中不同催化剂对TBBPA的降解，和不同系统中α-Fe₂O_3-x@Graphene@Mt去除TBBPA（a）；基于PMS的系统中α-Fe₂O_3-x@Graphene@Mt降解TBBPA的pseudo-first-order动力学分析（b）。

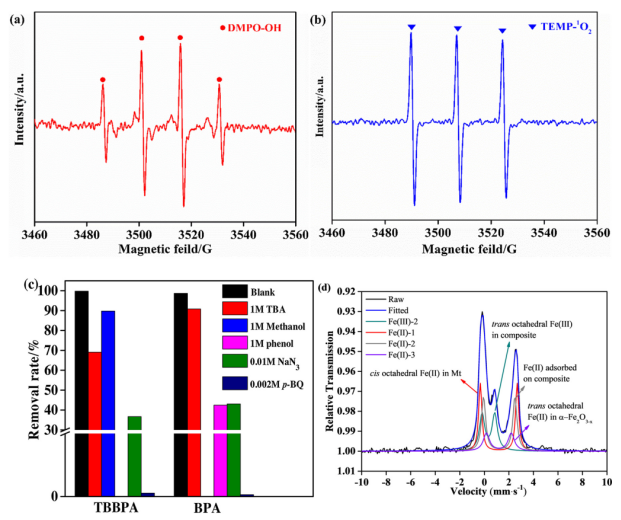

Figure 4. 使用DMPO（a）和TEMP（b）作为自旋捕集剂，在α-Fe₂O_3-x@Graphene@Mt/PMS系统中获得的EPR光谱；自由基清除剂对基于PMS的系统中α-Fe₂O_3-x@Graphene@Mt去除TBBPA和BPA的影响（c）

     相关研究成果于2020年由华南理工大学Pingxiao Wu和辛辛那提大学Dionysios D. Dionysiou课题组，发表在Applied Catalysis B: Environmental（2020, 260, 118129）上。原文：Rapid removal of tetrabromobisphenol A by α-Fe₂O_3-x@Graphene@Montmorillonite catalyst with oxygen vacancies through peroxymonosulfate activation: Role of halogen and α-hydroxyalkyl radicals。

摘自《石墨烯杂志》公众号：
