化学氨硼烷储氢作为一种有效利用氢能的方法，已经引起广泛的关注。高效的催化剂是限制氨硼烷制氢的主要因素。这里，石墨烯支撑的Co，CoOx（命名为Co-CoOx@GO-II）显示出增强的氨硼烷制氢活性，在298 K温度下制氢率可达5813 mL∙min-1∙gCo-1，相应的TOF为15.33 min-1。经五次稳定性测试后，Co-CoOx@GO-II仍保持原始催化性能的65％。原子排列中的缺陷，金属与金属之间的协同作用保障其良好的催化活性，石墨烯的大比表面积确保良好的分散和固定。

Figure1. Co-CoOx@GO-II催化剂合成示意图。

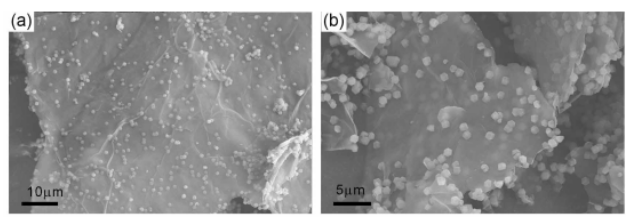

Figure 2. ZIF-67@GO的SEM图。


Figure 3.（a-d）Co-CoOx@GO-II的TEM图像。（e）Co-CoOx@GO-II的HRTEM图像。（f）SAED图和原子强度分布。

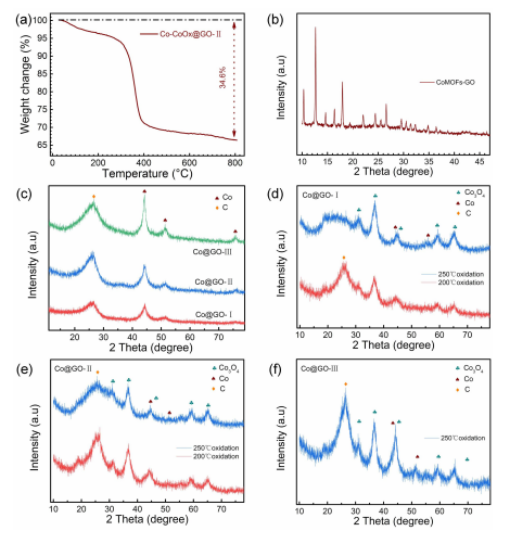

Figure 4.（a）Co-CoOx@GO-II的TG曲线。（b）CoMOFs-GO的XRD图，（c）Co@GO-I，Co@GO-II 和Co @ GO-III样品的XRD图，（d-f）各种Co@GO样品在不同温度氧化下的XRD图。

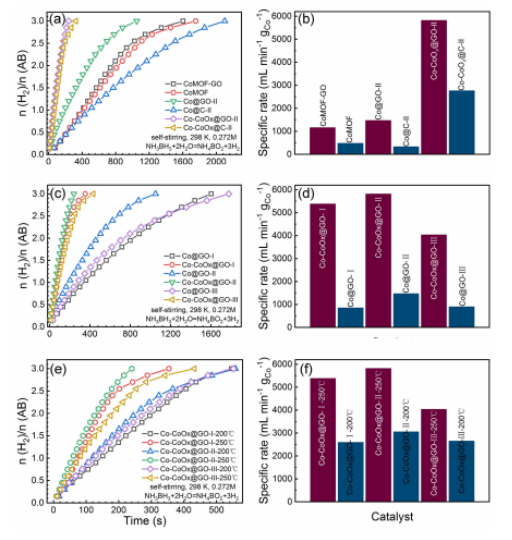

Figure 5.（a）不同催化剂在有或没有GO情况下制氢催化反应，（b）对应的速率图，（c-d）不同煅烧温度下所制得催化剂的制氢催化反应，以及对应的速率图。（e-f）不同氧化温度下所制得催化剂的制氢催化反应，以及相应的速率图。

      该研究工作由河南理工大学YanpingFan联合Baojun Li课题组于2020年发表在Chemistry - An Asian Journal期刊上。原文：Defect-Rich Co-CoOx-Graphene Nanocatalysts for Efficient Hydrogen Production from Ammonia Borane。

摘自《石墨烯杂志》公众号：
