在小型设备中，热界面材料（TIM）的开发变得越来越重要，因此探索具有导热性和弹性的高导热性TIM具有非常重要的意义。这里，通过构建超薄六角形氮化硼纳米片（h-BNNSs）和碳纳米管（CNTs）的导热通道，制备了高导热性，柔韧性和弹性的聚合物基热塑性聚氨酯（TPU）复合膜。然后，h-BNNSs/CNTs / TPU复合材料的最大热导率高达1.35 W m-1 K-1，相对于原始聚合物TPU，其导热率提高了约513％。如此好的热导率归因于多通道传热结构的构建。而且，该复合膜具有出色的绝缘性，可以拉伸到其原始长度的300％以上。因此，该h-BNNSs/CNTs/TPU复合膜作为重要TIMs在热导应用中具有巨大的潜力。

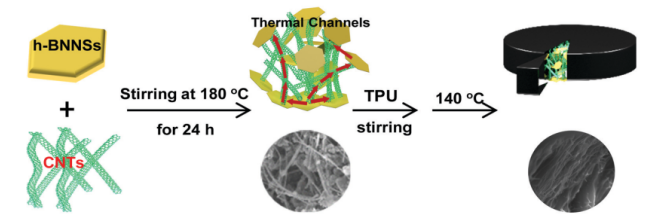

Figure 1. h-BNNSs/CNTs/TPU复合膜的合成过程示意图。

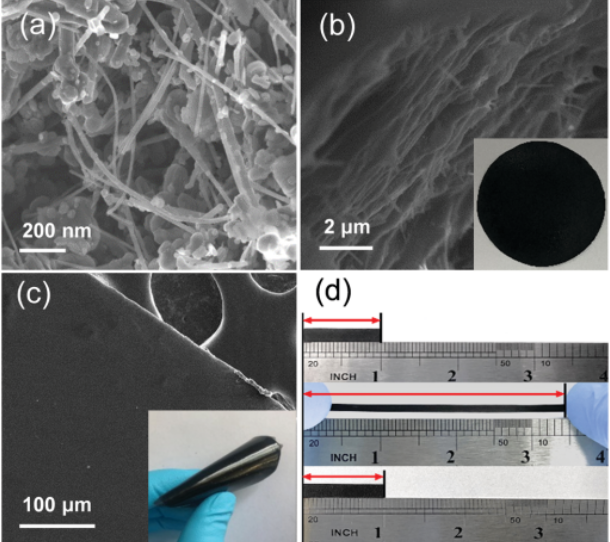

Figure 2. （a）h-BNNSs/CNT前驱体的SEM内部形貌;（b）h-BNNSs/CNTs/TPU复合膜的SEM横截面形貌及其圆形实物照片;（c）光滑的h-BNNSs/CNTs/TPU复合膜的SEM形貌;（d）h-BNNSs/CNTs/TPU复合材料在拉伸前后的实物图。

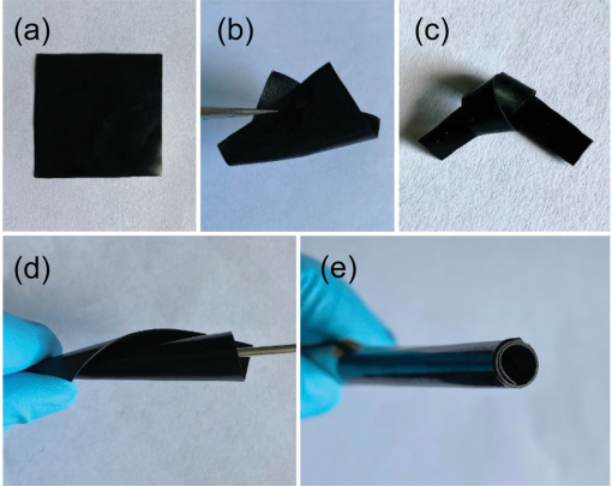

Figure 3. （a）方形且表面光滑（h-BNNS30/CNT70）65/TPU35复合膜的光学照片，（b–e）（h-BNNS30/CNT70）65/TPU35复合膜在折叠，打结，卷曲和卷起状态时的照片。

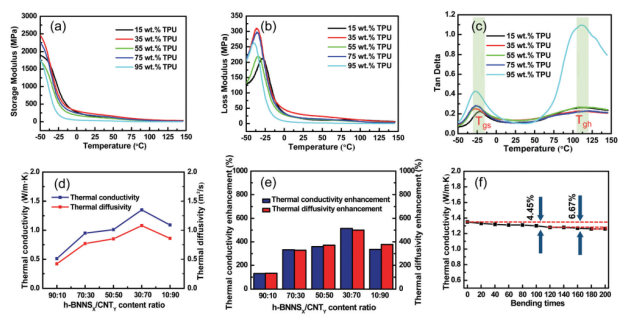

Figure 4. （a–c）具有不同TPU含量的h-BNNSs/CNT/TPU复合材料的DMA结果；（d）（h-BNNSX/CNT Y）65/TPU35复合膜的热导率和热扩散率;（e）热导率增强和热扩散率;（f）循环弯曲后，（h-BNNS30/CNT70）65/TPU35复合材料的热导率。


        相关研究工作由中国科学院合肥物质科学研究院Zhenyang Wang课题组于2020年发表在New Journal of Chemistry期刊上。原文：Increasing heat transfer performance of thermoplastic polyurethane by constructing thermal conduction channels of ultra-thin boron nitride nanosheets and carbon nanotubes。

转自《石墨烯杂志》公众号：
