在军事和民用领域，探索超宽频电磁屏蔽材料，以消除来自电子设备的各种频率电磁干扰，仍是一项巨大的的挑战。这里，通过真空辅助自组装，构造了独立式氧化石墨烯/银纳米线（GO/Ag-7L）膜，其具有密集的三明治状结构。与机械混合膜的随机分布相比，多层GO/Ag-7L膜中，银纳米线被编织成3D导电网络结构，具有出色的导电性（2255.8S/cm）。受益于GO的多层结构具有多次吸收，以及银纳米线网络的多次反射，在8-40 GHz的超宽频范围（覆盖X波段，Ku波段，K波段，和Ka波段），其干扰屏蔽效率（EMI SE）高达62 dB（厚度仅为8微米）。相应的比SE（EMI SE/t）高达77500 dB/cm。插入GO层后，GO/Ag-7L膜表现出出色的柔韧性和防腐蚀性能。考虑到实际应用，可以将其用作新颖的应变传感器，具有高灵敏度和快速应变响应，应用于机器人，既满足电磁干扰保护要求又满足实时运动监控。因此，它在精密的电子设备中具有广阔的应用前景。

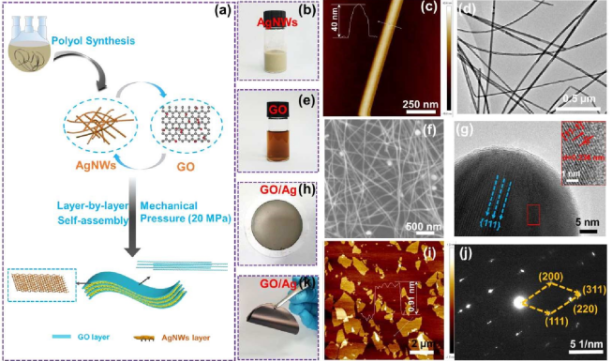

Figure 1. （a）GO/Ag薄膜的制备示意图，（b）Ag纳米线和（e）GO的数字照片，（c）Ag纳米线和（i）GO的AFM图，（f）Ag纳米线的SEM图，（d，g）Ag纳米线的HRTEM图，（j）Ag纳米线的SAED图，（h，k）GO/Ag薄膜的数字照片。


Figure 2. 纯Ag NWs膜（a），GO/Ag-PM膜（b）和（c）GO / Ag-5L膜的SEM图。（d）GO/Ag-5L薄膜的SEM截面图。（e-h）在不同位置的放大横截面SEM图。（i-1）GO/Ag-5L膜中元素的映射图。

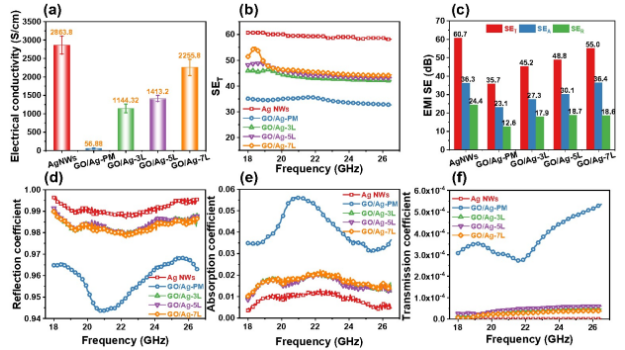

Figure 3. 在K波段，所有样品的（a）电导性和（b）SE_T。(c)所有样品的SE_T，SE_A，SE_R，（d-f）分别为反射率，吸附率，透射系数。

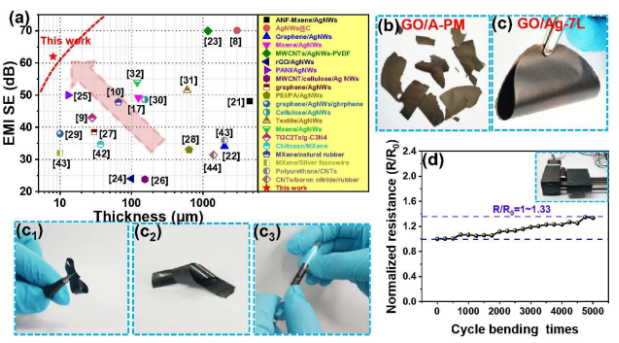

Figure 4. （a）该工作中的屏蔽性能和厚度与文献中的值相比较，（b）GO/Ag-PM薄膜和（c）GO/Ag-7L薄膜的数字照片，（d）GO/Ag-7L薄膜经弯曲5000次后的归一化阻抗。

      该研究工作由中国科学院煤化学研究所Cheng-Meng Chen课题组于2020年发表在Journal of Materials Chemistry A期刊上。原文：Free-standing, anti-corrosion, super flexible graphene oxide/silver nanowire thin film for ultra-wideband electromagnetic interference shielding。
