全部新闻 公司新闻 产品新闻 资料下载 行业新闻
邵阳学院haofeng Yin课题组--还原氧化石墨烯上的银@铂-钴纳米花作为氧还原反应的有效催化剂
       通过水热还原法制备了一种新型氧还原反应(ORR)电催化剂银@铂-钴-rGO纳米花(Ag@PtCo-rGO NFs)。氯化银在反应过程中形成类似榆叶微结构,起到模板作用。Ag@PtCo-rGO NFs表现出优异的电催化活性,其比活性是商业Pt/C的9倍。更重要的是,Ag@PtCo-rGO NFs在酸性介质中的ORR表现出比JM Pt/C优异的耐久性,40,000次循环后的加速耐久性测试证明了这一点。这些优异的性能可归因于Pt、Ag和Co之间的特殊结构、原子步长和协同效应。密度泛函理论计算表明Ag@PtCo具有最佳活性,这与O-O键的过渡态有关。这项工作为合成具有高催化性能和低成本的无表面活性剂纳米花结构催化剂提供了一条有前景的途径。

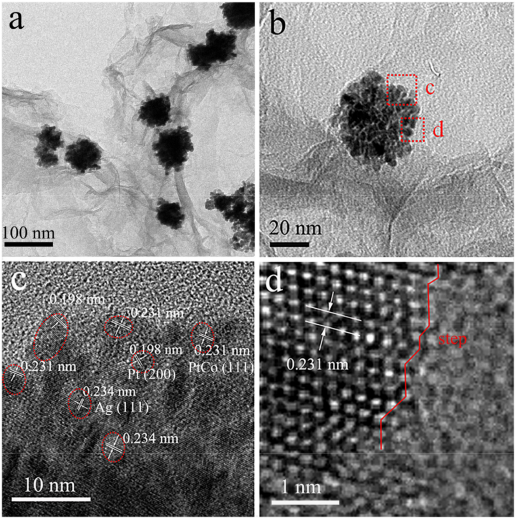

Figure 1. Ag@PtCo-rGO 纳米花的TEM
(a,b)和HRTEM图像(c,d)。

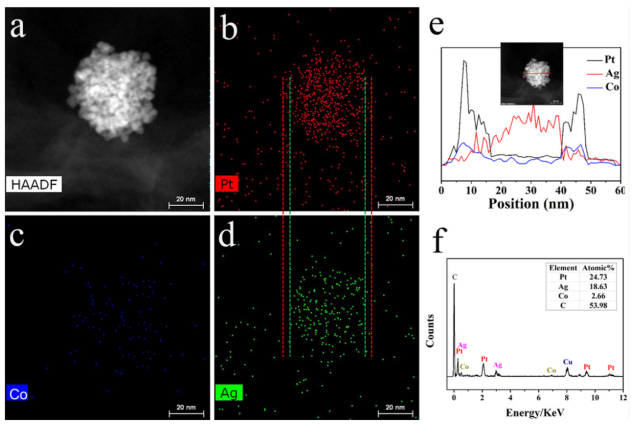

  Figure 2. (a) Ag@PtCo-rGO的HAADF图像。Ag@PtCo-rGO的(b)Pt(红色)、(c)Co(蓝色)和(d)Ag(绿色)的EDS元素映射图。Ag@PtCo-rGO纳米花的(e)EDS谱线和(f)EDS谱。


Figure 3. Pt-rGO、PtCo-rGO、Ag@PtCo-rGO 和 20% Pt/C在0.1 M HClO4溶液中测量的 (a) CV、(b) ECSA和 (c) LSV 曲线。(d) Ag@PtCo-rGO在0.8-0.875 V 下的 Koutecky-Levich 图。


Figure 4. (a-b) Pt-rGO、PtCo-rGO、Ag@PtCo-rGO 和 20% Pt/C 的 Tafel 图。 (c) MA 和 (d) SA 用于催化剂。

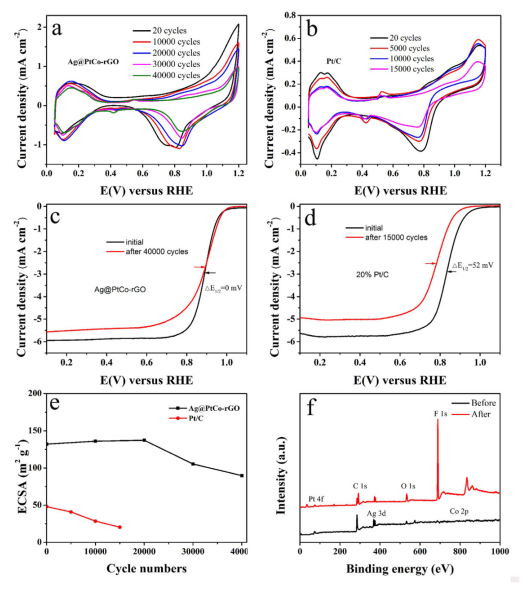

Figure 5. (a,b)循环伏安曲线和(c,d)ORR极化曲线。(e) Ag@PtCo-rGO和20% Pt/C的ECSA。(f) 在40,000次循环之前和之后的 XPS 测量光谱。

        相关研究成果于2021年由邵阳学院haofeng Yin课题组,发表在International Journal of Hydrogen Energy(https://doi.org/10.1016/j.ijhydene.2021.02.200)上。原文:Synthesis of silver@platinum-cobalt nanoflower on reduced graphene oxide as an efficient catalyst for oxygen reduction reaction。

转自《石墨烯杂志》公众号

您的称呼 :
联系电话 :
您的邮箱 :
咨询内容 :

石墨烯系列产品 石墨烯薄膜 石墨类产品 分子筛类产品 碳纳米管和其他纳米管系列 活性炭及介孔碳系列产品 吉仓代理进口产品 包装盒类 改性高分子类及其导电添加剂 纳米颗粒 富勒烯类产品 化学试剂及生物试剂类 MXenes材料 量子点 纳米化合物及稀土氧化物 石墨烯设备及其材料 锂电池导电剂类 外接修饰分子偶联服务 委托开发服务 石墨烯及纳米材料检测业务 石墨烯检测设备 纳米线类/纳米棒类 实验室耗材类 钙钛矿材料(OLED) 导热硅胶片
公司新闻 产品新闻 行业新闻 资料下载
