全部新闻 公司新闻 产品新闻 资料下载 行业新闻
同济大学Jie Ma课题组--石墨烯改性氟磷酸钒钠以增强流动电极的电容去离子除盐性能
       设计综合性能优异的电极材料是推动流动电极电容去离子(FCDI)发展的关键之处。迄今为止,对于涉及到碳基材料的应用和改性的大多数FCDI研究,都会遭受一个严重的矛盾:流变性能和电化学性能之间难以平衡。该研究中,设计合成了Na+超离子导体(NASICON)氟磷酸钒钠@还原氧化石墨烯(NVOPF@rGO),将其应用于FCDI流动电极。得益于三维rGO网络的限制效应,形成了薄而均匀的纳米片,为吸附Na+提供了丰富的活性位点。此外,互连的rGO网络形成了钠离子和电子传输的三维导电网络。与活性炭(AC)-AC系统(AC同时用作阳极和阴极)相比,NVOPF@rGO-AC系统表现出较好的电极分散性和稳定性、较低的内阻、较高的脱盐速率和较低的能耗。此外,通过调节电极浓度(4.73 wt%)、电极流速(25 mL·min−1)和工作电压(1.6V),平均盐吸附率(ASAR)达到5.32 μg·cm−2·min−1。这项研究展示了法拉第流动电极推动FCDI发展的潜在应用价值。


Figure 1. 扫描电镜图像(a),透射电镜图像(b),高分辨率透射电子显微镜(HRTEM)图像(c),元素分布(d),和N@rGO-4的EDS模式(e)。


Figure 2. N@ rGO-4的XRD图谱(a)、FT-IR光谱(b)、XPS光谱(C)、高分辨V 2p XPS光谱、(d) 高分辨C 1s XPS光谱(e)和热重分析曲线(f)。

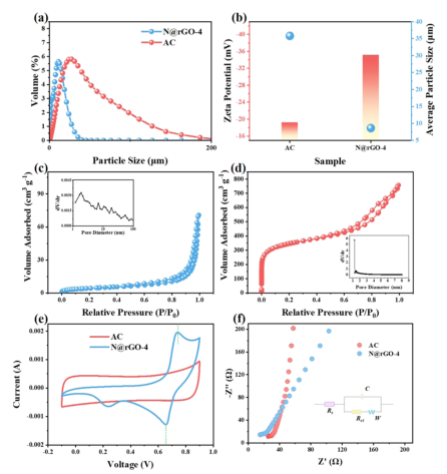

Figure 3.AC和N@rGO-4 (a)的粒度分布;ζ-AC和N@rGO-4 (b)的电位和平均粒径,N@rGO-4 (c)和AC (d)的N2吸附/解吸等温线和孔径分布,AC和N@rGO-4 (e)的CV曲线,以及AC和N@rGO-4 (f)的EIS图。图(f)的插图是相应的等效电路。

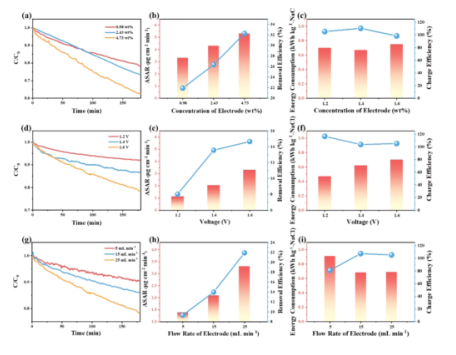

Figure 4.不同电极浓度下NaCl浓度的变化(a),ASRR和NaCl去除效率(b),AC-NVOPF@rGO FCDI系统的能耗和充电效率(c);不同电压下NaCl浓度的变化(d),ASRR和NaCl去除效率(e),AC-NVOPF@rGO FCDI系统的能耗和充电效率(f);不同电极流速下的NaCl浓度变化(g)、ASRR和NaCl去除效率(h),AC-NVOPF@rGO FCDI系统的能耗和充电效率(i)。

       该研究工作由同济大学Jie Ma课题组于2021年发表在ACS Appl. Mater. Interfaces期刊上。原文:Enhanced Salt Removal Performance Using Graphene-Modified Sodium Vanadium Fluorophosphate in Flow Electrode Capacitive Deionization。

转自《石墨烯研究》公众号

您的称呼 :
联系电话 :
您的邮箱 :
咨询内容 :

石墨烯系列产品 石墨烯薄膜 石墨类产品 分子筛类产品 碳纳米管和其他纳米管系列 活性炭及介孔碳系列产品 吉仓代理进口产品/国产产品 包装盒类 改性高分子类及其导电添加剂 纳米颗粒/微米颗粒 富勒烯类产品 化学试剂及生物试剂类 MXenes材料 量子点 纳米化合物及稀土氧化物 石墨烯设备及其材料 锂电池导电剂类 外接修饰分子偶联服务 委托开发服务 微电子产品 石墨烯及纳米材料检测业务 石墨烯检测设备 纳米线类/纳米棒类 实验室耗材类 钙钛矿材料(OLED) 导热硅胶片
公司新闻 产品新闻 行业新闻 资料下载
