清华大学摩擦学国家重点实验室Hang Chen等--热等静压热处理制备的氧化石墨烯增强高温钛合金基复合材料优异的高温强度和延展性能

全部新闻公司新闻产品新闻资料下载行业新闻

通过热等静压和热处理成功制备了具有优异高温强度和延展性的GO增强高温钛合金基复合材料。经过固溶处理和时效处理后，复合材料的高温强度显著提高，因为界面处原位TiC的增加增强了界面结合，微观结构由等轴结构转变为双峰结构。同时，硅化物的溶解提高了其高温延展性。在1075°C固溶处理和700°C时效处理后，0.3 wt% GO 的高温钛合金在600°C时的抗拉强度、屈服强度和延伸率分别达到749 MPa、571 MPa和18.5%。

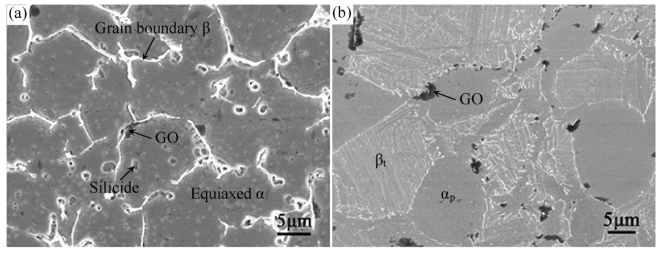

图1. (a)GO/Ti-HIP和(b)复合材料在1075°C时固溶处理后的 SEM 图像。

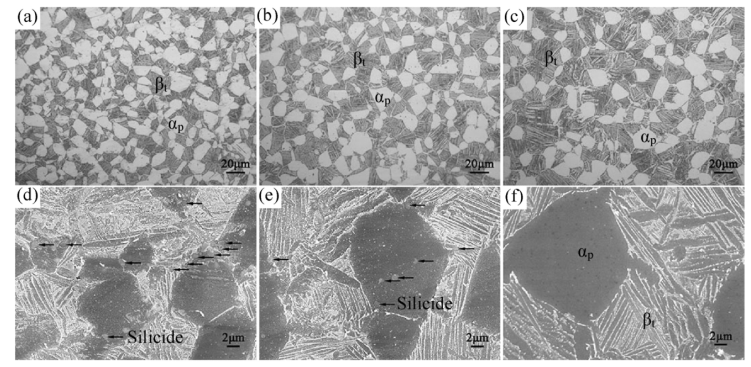

图2. (a,d)GO/Ti-1025 HT、(b,e)GO/Ti-1050 HT和(c,f)GO/Ti-1075 HT的OM和SEM图像

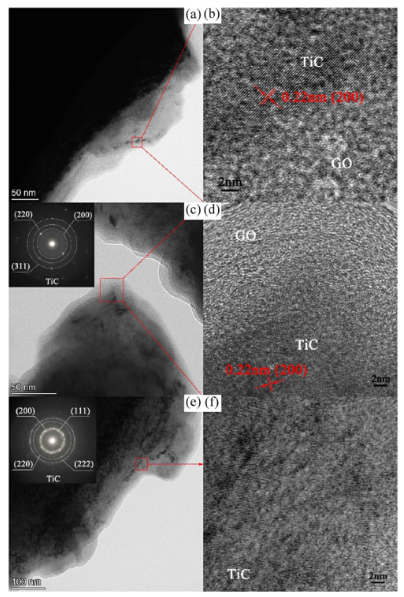

图3. (a,b)GO/Ti-1025 HT中GO的TEM图像和(c,d)GO/Ti-1050 HT、(e,f)GO/Ti-1075 HT中GO的TEM图像和SAED图案。

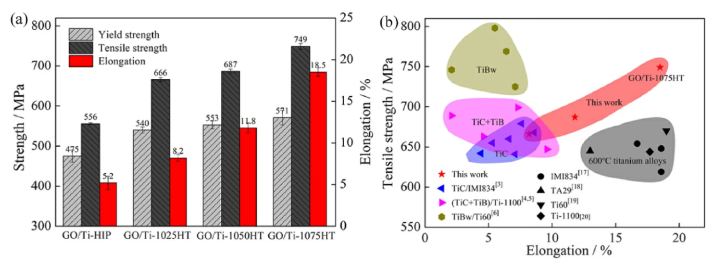

图4. (a)600°C时的拉伸性能，(b)600°C时的拉伸性能比较

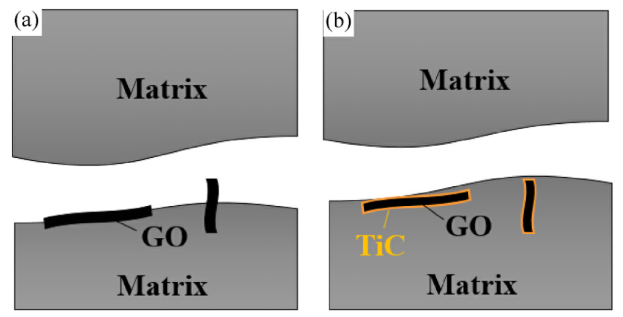

图5. (a)GO/Ti-HIP和(b)GO/Ti-1075 HT的断口示意图。

相关研究成果由清华大学摩擦学国家重点实验室Hang Chen等人于2022年发表在Composites Communications (https://doi.org/10.1016/j.coco.2022.101077)上。原文：Excellent high-temperature strength and ductility of graphene oxide reinforced high-temperature titanium alloy matrix composite fabricated by hot isostatic pressing and heat treatment。

转自《石墨烯研究》公众号



您的称呼 :
联系电话 :
您的邮箱 :
咨询内容 :
