南京林业大学化学工程学院，林产品高效加工利用协同创新中心Xiaobao Li等--氧化石墨烯/乙酰化木质素复合材料协同增强聚乳酸的韧性和水蒸气阻隔性能

全部新闻公司新闻产品新闻资料下载行业新闻

采用溶液共混法制备聚乳酸（PLA）/氧化石墨烯（GO）/乙酰化木质素（ACL）复合薄膜，研究了GO、ACL和GO/ACL对PLA韧性和阻隔性能的影响。傅里叶变换红外光谱 (FT-IR) 和拉曼光谱表明GO上的羧基和ACL上的羟基之间形成了氢键。粒径分析表明，ACL的加入能够有效改善GO在有机溶剂中的分散性，GO的平均粒径由4259 nm降低到1734 nm。与GO和ACL相比，GO/ACL对PLA的韧性和水蒸气阻隔性能有更大的提高，同时PLA的断裂伸长率提高了197%，水蒸气阻隔性提高了26%。因此，GO/ACL赋予了PLA优异的韧性和良好的阻隔性能。

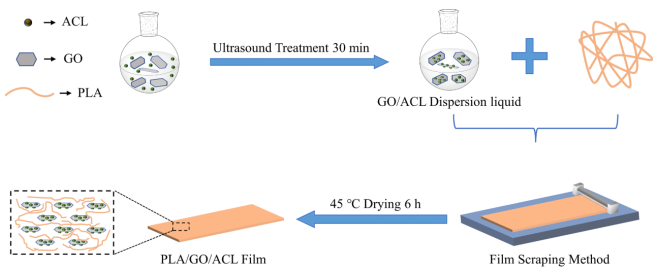

图1. PLA/GO/ACL复合薄膜的制备方案。

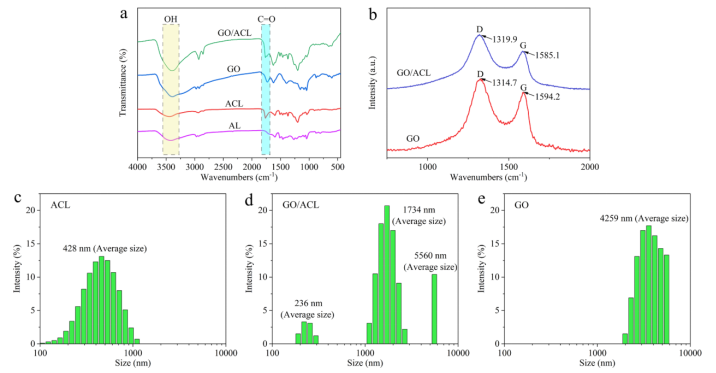

图2. (a)FT-IR光谱、(b)拉曼光谱和(c、d和e)粒径分布。

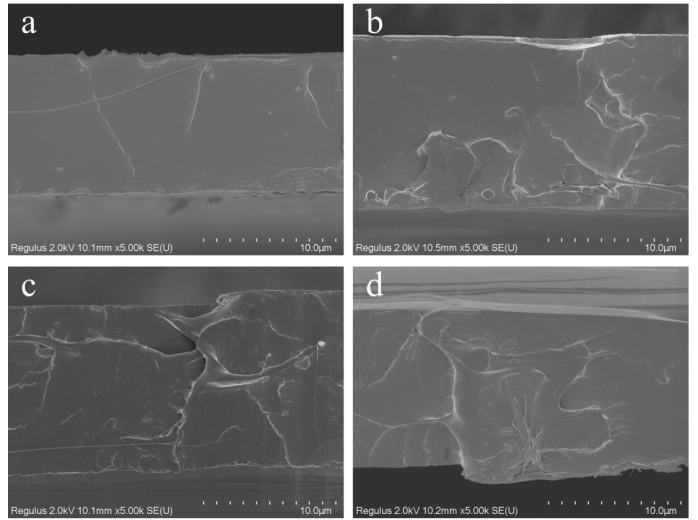

图3. (a)PLA、(b)PLA/GO、(c)PLA/ACL、(d)PLA/GO/ACL薄膜的SEM图像。

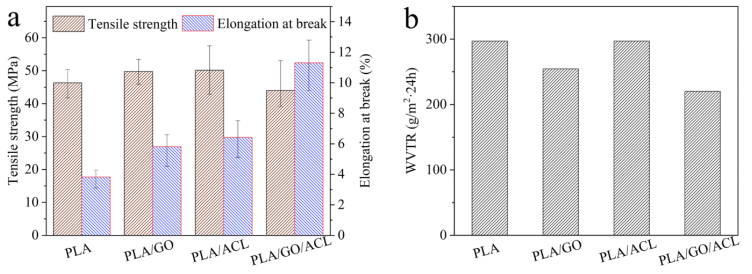

图4. PLA、PLA/GO、PLA/ACL 和PLA/GO/ACL薄膜的(a)拉伸性能和(b)WVTR。

相关研究成果由南京林业大学化学工程学院，林产品高效加工利用协同创新中心Xiaobao Li等人于2022年发表在Materials Letters (https://doi.org/10.1016/j.matlet.2022.131829)上。原文：Synergistically enhanced toughness and water vapour barrier performance of polylactic acid by graphene oxide/acetylated lignin composite。

转自《石墨烯研究》公众号



您的称呼 :
联系电话 :
您的邮箱 :
咨询内容 :
