江苏大学Jianning Ding课题组--氧化石墨烯气凝胶泡沫构建的用于锂电池的全固态电解质膜

全部新闻公司新闻产品新闻资料下载行业新闻

随着电动汽车及产品的发展，固态电解质锂金属电池已展现出广阔的应用前景。然而，锂的不均匀沉积、低离子电导率、窄电化学窗口和高界面阻抗限制了固态电池的安全性和性能。在此，研究人员开发了一种用聚环氧乙烷 (GSPE) 填充石墨烯的氧化物气凝胶框架的非陶瓷固体电解质。由此产生的均匀而有弹性的骨架结构形成了连续的锂离子吸附区，在保证界面处离子电流分布均匀的同时获得了较高的离子电导率，有效防止了锂的不均匀沉积，从而大大提高了电池的稳定性。电化学测试表明，GSPE在50℃时的离子电导率为4.12×10^-⁴ S cm^-¹ ，组装的LiFePO₄ (LFP) |GSPE| 锂电池在0.1C下可稳定循环100次以上，对称锂电池在0.1mA cm^-2下可连续电镀-剥离600小时以上。利用碳气凝胶结构实现锂离子均匀沉积的方法为全固态电池探索了一个新的可能研究方向。

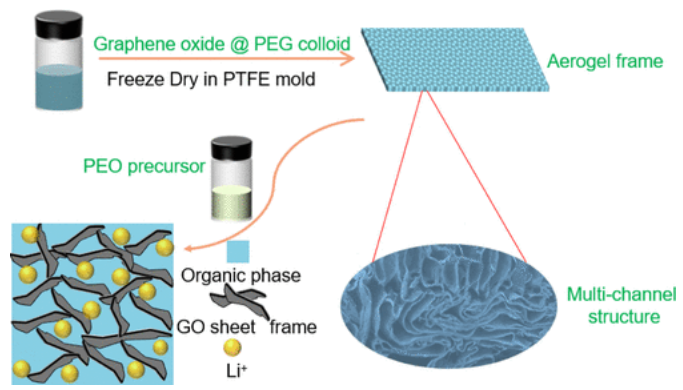

图 1. GSPE 电解液制备过程示意图。

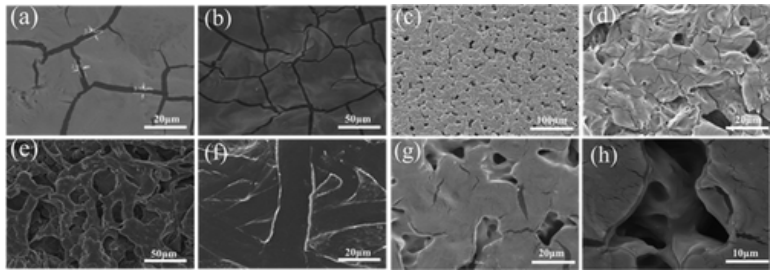

图 2. (a,b) 纯 PEO 电解质表面形态。(c,d) 含有 10% GO 的电解质形态。（e，f）未填充的 PEO 电解质的 GO 网络形态。(g,h) GSPE 的剖面图。

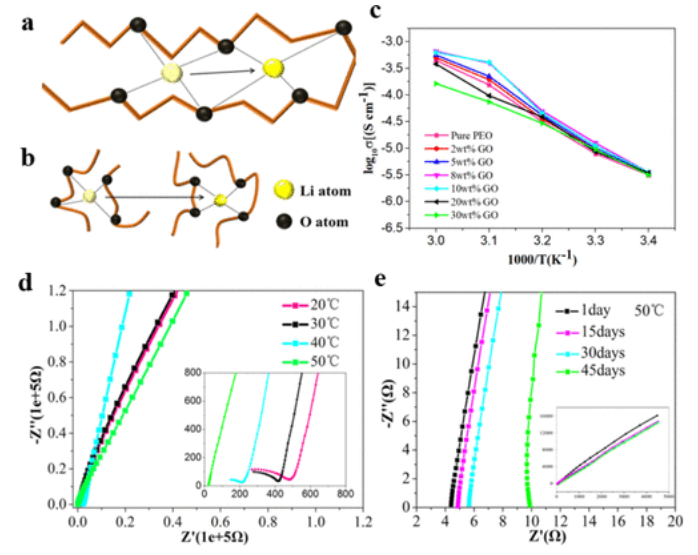

图 3. (a) 锂离子在 PEO 晶体区迁移的示意图。(b) 锂离子在 PEO 非晶区迁移的示意图。(c) 不同 GO 内容的 Arrhenius 图。(d) 在 20、30、40 和 50 ℃ 下GSPE 与 10% GO 的EIS 图。(e) GSPE 在第 1 天、第 15 天、第 30 天和第 45 天的 EIS 图。

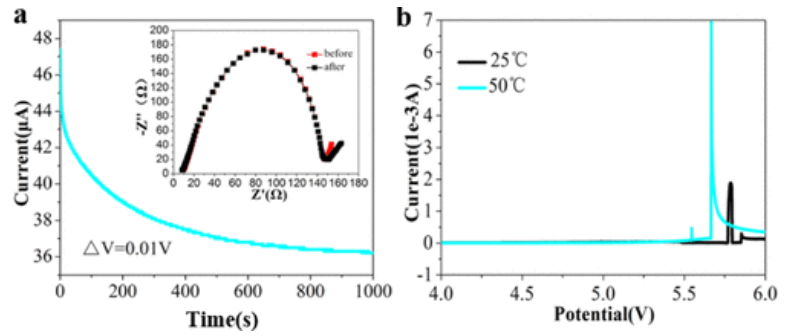

图 4. (a) GSPE 的稳态极化曲线，插图为极化前后的 EIS 图。(b) GSPE 的线性扫描曲线。

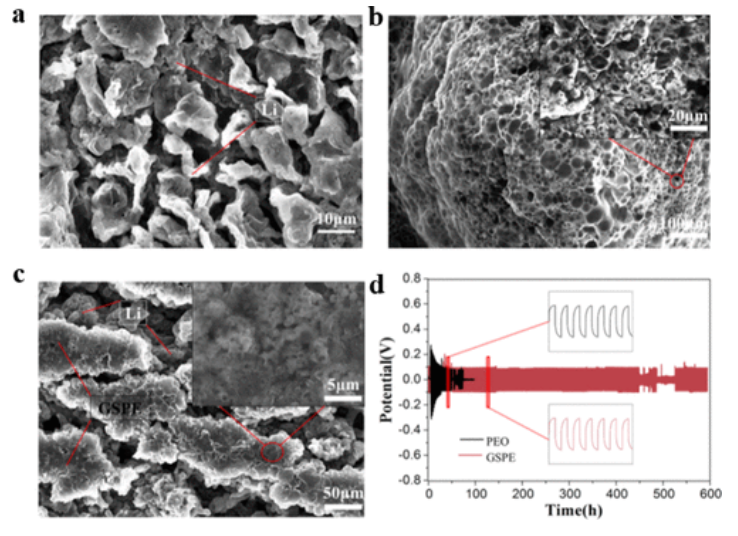

图 5. (a-c) 用商业电解质、纯 PEO 基和 GSPE 基电池组装的电池电镀锂和沉积后负极的表面形貌。(d) 基于纯 PEO 和 GSPE 锂电镀剥离曲线的对称电池。

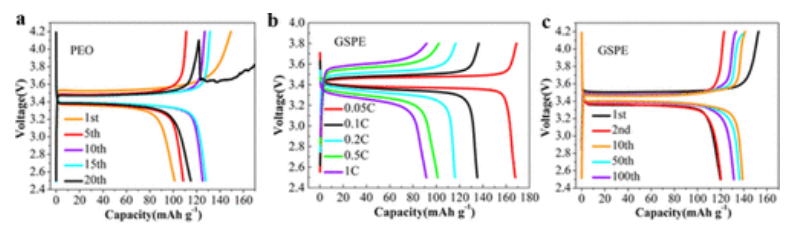

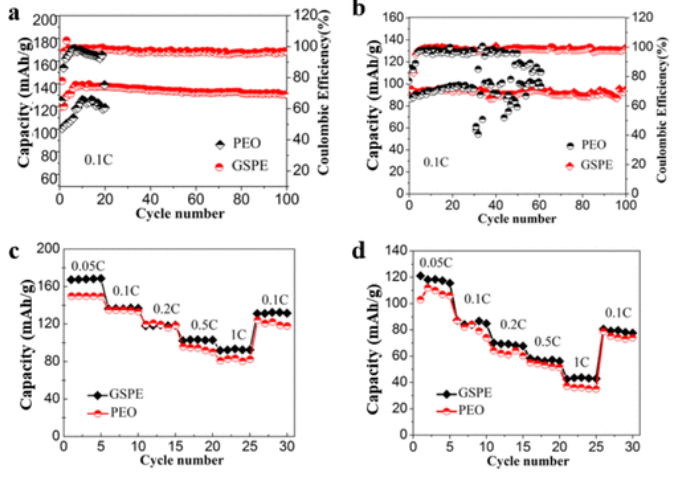

图 7. (a,b) GSPE 和 PEO 电池在 50 和 25℃下的循环性能。(c,d) GSPE 和 PEO 电池在 50 和 25℃下的倍率性能。

相关研究工作由江苏大学Jianning Ding课题组于2022年发表在《Langmuir》上（https://doi.org/10.1021/acs.langmuir.1c03432）原文：Graphene Oxide Aerogel Foam Constructed All-Solid Electrolyte Membranes for Lithium Batteries。

转自《石墨烯研究》公众号



您的称呼 :
联系电话 :
您的邮箱 :
咨询内容 :
