随着电子产品日益小型化及功率密度不断提升，高效散热变得至关重要。热界面材料（TIMs）对于确保下一代器件的可靠性与可持续运行至关重要。传统研究通常将高导热率作为首要目标。然而，TIMs的厚度、压缩性和可变形性同样对传热性能产生关键影响。本文报道了一种新颖的策略，通过调控发泡过程中的压力来控制孔结构，从而制备出具有高压缩性和低热阻的超轻三维多孔石墨烯TIM。所制备的还原氧化石墨烯（rGO）泡沫兼具超高压缩性（94.85%）、低密度、低热阻（在100 psi下为0.151 cm²·K/W）以及优异的面内温度均匀性，同时对复杂配合界面展现出卓越的贴合性。在20–30 W的散热功率下，相较于商用导热垫（5 W/m·K），芯片温度实现了显著降低（8.83–13.3°C）。此外，这些TIMs的可制造性为面向下一代高功率密度电子器件的TIM制备展示了一种有前景的新途径。

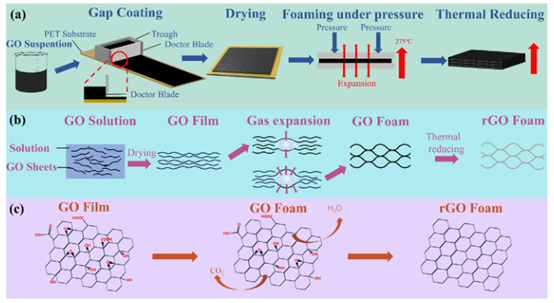

图1 | rGO泡沫制备工艺及微观结构演变示意图：**
(a) rGO泡沫制备流程示意图；
(b) 制备过程中GO片层的结构变化；
(c) 制备过程中GO表面官能团的转化过程。
此图为论文的核心工艺图，用于直观展示**三维多孔还原氧化石墨烯泡沫的制备流程与关键原理**。其包含三个子图，分别从不同层面进行阐释：
1.(a) 制备流程示意图**：此部分通常以步骤图形式，概括从原材料（如氧化石墨烯分散液）到最终产品（rGO泡沫）的完整工艺路径。可能包括**涂布、干燥、加压发泡、高温还原/石墨化**等关键步骤。该图旨在让读者快速把握整体制备方法。
2.(b) GO片层结构变化示意图**：此部分聚焦于材料在**微观形貌层面**的演变。它形象化地展示了氧化石墨烯片层在制备过程中（特别是发泡阶段）如何从紧密堆叠的薄膜状态，转变为具有**多孔、三维网络状**的泡沫结构。这有助于理解材料获得高压缩性和低密度的结构根源。
3.(c) GO表面官能团转化示意图**：此部分揭示了材料在**化学层面**的核心变化。它说明了氧化石墨烯片层表面丰富的含氧官能团（如羟基、羧基、环氧基）在**加热发泡和高温处理**过程中，如何通过分解、释放气体（驱动发泡）并被移除，从而使材料从绝缘或弱导电的氧化石墨烯，转变为导电性和导热性显著增强的还原氧化石墨烯。这是实现材料良好热学性能的关键化学过程。
总结来说，图1通过(a)流程、(b)形貌、(c)化学三个维度，系统阐述了这种新型热界面材料的**制备方法、多孔结构形成机理及性能提升的本质原因**，是理解全文技术核心的基础。


图2 rGO泡沫表征图及照片：
(a, b) 展示rGO泡沫超低密度的照片（不足以压损花卉结构）；
(c) GO薄膜与rGO泡沫的X射线衍射图谱对比；
(d, e) GO薄膜的截面扫描电子显微镜图像；
(f) GO薄膜与rGO泡沫的傅里叶变换红外光谱；
(g, h) rGO泡沫的截面扫描电子显微镜图像；
(i) GO薄膜与rGO泡沫的拉曼光谱对比。
此图为对制备的还原氧化石墨烯泡沫材料的系统表征图，通过多种表征手段从宏观到微观、从结构到化学性质全面展示了材料特性：

1. (a, b) 宏观照片：直观证明了rGO泡沫具有极低的密度和超轻的特性。将其置于娇嫩的花卉上也不会造成压损，生动体现了其“超轻”的物理特性，这是其作为可压缩热界面材料的基础。
2. (c) X射线衍射图谱：用于分析材料的晶体结构变化。对比GO薄膜和rGO泡沫的XRD图谱，可以观察到特征衍射峰的位置（从约10°移动到约26°）和形状（变得更尖锐）的显著变化。这表明经过发泡和高温还原后，材料层间距缩小，石墨化程度提高，有序性增强。
3. (d, e) 与 (g, h) 扫描电镜图像：(d, e) 展示了原始GO薄膜的截面形貌，呈现出致密、层状堆叠的结构。而 (g, h) 展示了rGO泡沫的截面形貌，清晰显示了高度多孔、三维互联的网络结构。这两组图的直接对比， visually confirms 了发泡工艺成功地将致密薄膜转变为多孔泡沫，这是实现高压缩性和低热阻的关键微观结构。
4. (f) 傅里叶变换红外光谱：用于检测材料表面官能团的种类和变化。对比GO和rGO的谱图，可以看到GO上丰富的含氧官能团特征峰在rGO中显著减弱或消失。这直接证明了在制备过程中，含氧官能团被大量去除，材料被有效还原，这与XRD和Raman的结果相互印证。
5. (i) 拉曼光谱：是表征碳材料缺陷程度和有序性的强有力工具。通过对比GO和rGO的拉曼光谱，重点关注D峰（缺陷峰）和G峰（石墨峰）的强度比（ID/IG）。通常，rGO的ID/IG值相较于GO会发生变化。图中显示，rGO的D峰减弱，表明经过高温还原后，材料的结构缺陷减少，石墨晶格完整性得到修复和提升。

总结来说，图2是一个标准而全面的材料表征组合：

• (a,b) 展示宏观物理特性（超轻）。
• (d,e,g,h) 展示微观形貌结构（从致密层状到多孔网络）。
• (c,f,i) 从不同角度共同证实了材料的化学结构演变（官能团去除、层间距缩小、缺陷修复、石墨化程度提高）。

这些表征共同为后文讨论材料的优异力学性能（如高压缩性）和热学性能（如一定的导热性）提供了坚实的结构和化学基础。

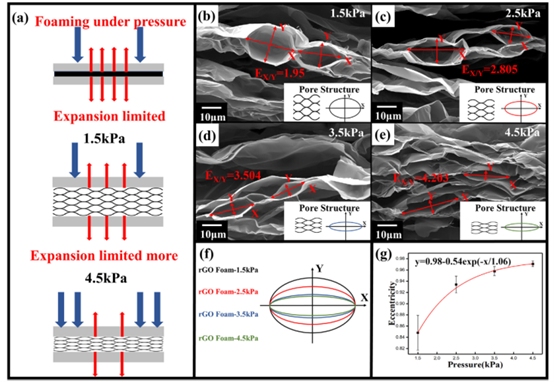

图3 不同压力下制备的rGO泡沫微观结构图像与示意图：
(a) 压力下发泡过程示意图；
(b) 在1.5 kPa压力下制备的rGO泡沫截面SEM图像；
(c) 在2.5 kPa压力下制备的rGO泡沫截面SEM图像；
(d) 在3.5 kPa压力下制备的rGO泡沫截面SEM图像；
(e) 在4.5 kPa压力下制备的rGO泡沫截面SEM图像；
(f) 不同压力下还原氧化石墨烯泡沫中拟合椭圆曲线示意图；
(g) 描述偏心率随压力变化的拟合曲线。
此图核心在于揭示并量化**发泡压力对rGO泡沫微观结构（特别是孔形貌）的调控作用**，是理解本文核心创新点——“压力调控发泡”的关键。
1.  **(a) 压力下发泡示意图**：此图形象化地展示了**本工作的核心工艺原理**。在加热发泡过程中，施加垂直于薄膜方向的物理压力，可以限制气泡在法线方向的膨胀，从而导致孔洞结构被压扁。压力越大，限制作用越强，孔洞被压得越扁。这为后续微观图像和定量分析提供了原理框架。
2.  **(b-e) 不同压力下的SEM图像**：这组图像是**实验证据**，直观展示了原理图(a)的实际效果。随着发泡压力从1.5 kPa增加到4.5 kPa，可以清晰地观察到：
    *   **孔洞形状变化**：孔洞从相对更接近圆形（各向同性）逐渐变为明显的**椭圆形或扁平状（各向异性）**。
    *   **孔洞取向**：扁平化的孔洞其长轴方向倾向于平行于薄膜平面（即垂直于施加压力的方向）。
    *   **孔壁结构**：可能观察到石墨烯片层在孔壁的排列也随之发生变化。
3.  **(f) 拟合椭圆曲线示意图**：此图是对SEM图像中观察到的现象进行**定量化描述的过渡**。它将不规则的孔洞形状理想化为椭圆形，并定义了长轴(a)和短轴(b)，进而引入**偏心率**这个几何参数。偏心率越接近1，代表椭圆越扁。这个模型使得从定性观察转向定量分析成为可能。
4.  **(g) 偏心率-压力关系曲线**：这是本图的**核心定量结论**。它将(f)中的模型应用于(b-e)的实际图像，计算出不同压力下孔洞的平均偏心率，并绘制出其随压力变化的曲线。曲线明确显示：
    *   **正相关趋势**：发泡压力增大，孔洞偏心率增大（孔洞变得更扁）。
    *   **变化规律**：曲线可能呈现非线性增长，例如在低压区变化敏感，高压区逐渐饱和。这反映了材料在发泡过程中对压力响应的物理机制。
**总结来说**，图3系统地展示了“压力调控微观结构”的完整逻辑链：
*   **(a)** 提出**原理**（压力限制发泡）。
*   **(b-e)** 展示**现象**（SEM图像显示孔形变化）。
*   **(f-g)** 进行**量化**（建立模型，得出偏心率与压力的定量关系）。
这一发现至关重要，因为它意味着通过简单地调节**一个宏观工艺参数**，就能可控制备具有不同**各向异性微观结构**的泡沫材料。而微观结构直接决定了材料的力学性能、热学性能等，这为后续性能的调控奠定了基础。

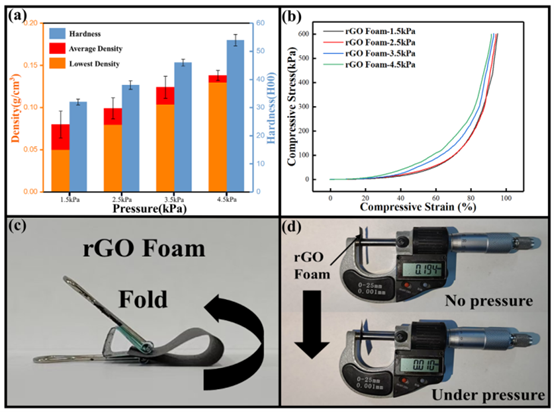

图4 由压力调控的rGO泡沫力学性能：
(a) 不同压力下制备的rGO泡沫的肖氏硬度与密度；
(b) rGO泡沫的应力-应变曲线；
(c) rGO泡沫的广泛折叠能力演示；
(d) rGO泡沫展现的压缩变形行为。
此图承接图3，重点展示了通过调控发泡压力（对应调控了微观孔结构） 如何影响并优化rGO泡沫的宏观力学性能，特别是其作为热界面材料所需的压缩性、柔软性和变形能力。
(a) 硬度与密度 vs 压力：
横坐标：发泡压力。
纵坐标（左侧）：肖氏硬度，这是衡量材料软硬程度的指标。图中曲线显示，随着制备压力的增加，泡沫的硬度显著增加。
纵坐标（右侧）：泡沫密度。图中曲线（通常用不同符号表示）显示，随着压力的增加，泡沫的密度也增加。
关键关联：结合图3可知，压力增大导致孔洞被压扁、孔隙率降低、结构更致密。这直接导致了材料的密度升高和硬度变大。这证实了通过压力可以连续调节材料的软硬程度和致密程度。
(b) 应力-应变曲线：
这是压缩力学性能的直接体现。图中应展示了在相同压缩应变下，不同压力制备的泡沫所需的应力（或呈现的模量）。
可以推断，在低应变区（弹性区），曲线斜率（即压缩模量）随制备压力的增加而增加。这与(a)中硬度增加的趋势一致。
同时，曲线会展现出非常长的平台区，这对应于泡沫孔洞的逐渐坍塌过程，是典型多孔材料的压缩特征，也预示了其极高的可压缩性（大应变）。
(c) 折叠能力演示图：
这张照片或示意图直观地展示了材料的超常柔韧性和抗皱性。泡沫可以被像纸一样反复折叠甚至揉捏，而不发生断裂或产生永久性折痕。
这证明了材料不仅可压缩，还具备优异的整体柔韧性和形状适应性，这对于贴合不规则或可弯曲的器件表面至关重要。
(d) 压缩变形行为图：
这张图（通常是两张并排的照片或示意图）生动地对比了材料在未压缩状态和高度压缩状态下的形貌。
未压缩时：材料保持其原始的多孔、蓬松状态，厚度较大。
压缩后：材料被极度压缩，厚度变得非常薄（如文中提到的可压缩至10 μm）。

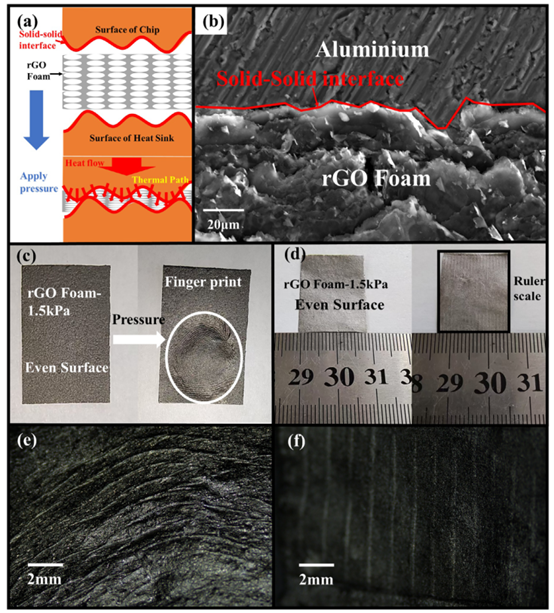

**图5 rGO泡沫界面贴合性演示：**
(a) 热界面材料中跨固体-固体界面传热的示意图；
(b) rGO泡沫与粗糙表面接触的截面扫描电子显微镜图像；
(c) rGO泡沫表面指纹压痕的数码照片；
(d) rGO泡沫表面尺子刻度压痕的数码照片；
(e) rGO泡沫表面指纹压痕的光学显微镜图像；
(f) rGO泡沫表面尺子刻度压痕的光学显微镜图像。
此图的核心目标是**生动且多尺度地证明**rGO泡沫作为热界面材料所具备的**卓越界面贴合能力**，这是实现低接触热阻的关键。
1.  **(a) 传热示意图**：
    *   此图从原理上说明了为什么需要良好的界面贴合性。它展示了两个固体表面（如芯片与散热器）接触时，由于表面粗糙度，实际接触只是离散的几个高点，存在大量空气间隙。
    *   空气是热的不良导体，这些间隙会形成巨大的**接触热阻**。理想的TIM需要能够**填充这些间隙**，排开空气，建立更连续、更紧密的固体-固体热传导通路。
    *   这张图引出了对TIM**柔软性、可压缩性和自适应填充能力**的要求。
2.  **(b) 接触粗糙表面的截面SEM图**：
    *   这是**直接的微观证据**。图像显示了rGO泡沫材料与一个粗糙表面（如铝材）在压力下接触后的界面状态。
    *   可以观察到，泡沫多孔结构底部的石墨烯片层/孔壁在压力下发生了**明显的形变和塌陷**，**紧密地“嵌入”或“贴合”** 在粗糙表面的凹坑与凸起之间。
    *   这从微观尺度证明，材料能够**自适应地变形以填充微观粗糙间隙**，从而有效增加真实接触面积。
3.  **(c-f) 宏观与介观尺度的压痕复制实验**：
    *   这部分通过一系列极具说服力的演示实验，直观展现了材料的**超高分辨率形变复制能力**，这远超常规TIM的水平。
    *   **(c, d) 数码照片**：展示了将指纹和尺子刻度**直接压在泡沫表面后形成的清晰压痕**。这证明了材料在宏观尺度上具有优异的**整体柔顺性**，能够适应大曲率变化。
    *   **(e, f) 光学显微镜图像**：这是对(c, d)的**高倍放大**，揭示了更惊人的细节。
        *   **指纹**：能够清晰复现指纹的**脊线和谷线，乃至更细的汗孔等微观特征**。
        *   **尺子刻度**：能够复现刻度的**精细线条和数字边缘**。
    *   **意义**：指纹（生物特征，复杂且精细）和尺子刻度（人造规则图形，边缘锐利）代表了不同特征的表面。rGO泡沫能同时完美复现它们，雄辩地证明了其具备**跨尺度（从宏观到微米级）的表面形貌自适应能力**。这种“指纹级”的贴合性意味着它能与电子器件表面达到近乎完美的微观机械接触。
**总结来说**，图5通过 **“原理 → 微观证据 → 宏观/介观演示”** 的逻辑链条，全方位、多尺度地展示了rGO泡沫的界面贴合性：
*   **(a)** 阐明**为什么需要**良好贴合性。
*   **(b)** 从**微观**证明它如何通过变形实现贴合。
*   **(c-f)** 从**直观和震撼**的角度，用“指纹复制”这一经典且高要求的演示，证明其贴合能力达到了**极高的水平**。
这种卓越的贴合能力，与图4中展示的高压缩性相结合，确保了rGO泡沫在实际使用中能**最大限度地减少界面间的接触热阻**，这是其整体热性能（低总热阻）优于传统TIM的关键因素之一。
这直观证明了其超高压缩比，是材料能够实现极低安装厚度和极低热阻（因为热阻与厚度成正比）的力学基础。
总结来说，图4从定量数据（a, b） 和直观演示（c, d） 两个层面，系统阐述了rGO泡沫的力学特性：
可调控性：通过压力可以调节其软硬（硬度）和致密程度（密度）。
核心优势：无论硬度如何调节，材料都普遍具备极高的可压缩应变（b,d）、极低的压缩模量（b）以及优异的整体柔韧性（c）。
应用指向：这些力学特性（特别是超高压缩性和柔韧性）确保了TIM在实际使用中能够：
在较小压力下被压得非常薄，从而大幅降低其本身的热阻。
完美贴合粗糙或不平整的界面，最大限度地减少接触热阻。
适应可穿戴设备等需要弯曲变形的应用场景。
图4与图3相结合，清晰地揭示了 “工艺压力 → 微观结构 → 宏观力学性能” 的完整调控链条，并突出了这些力学性能如何服务于作为高性能TIM的应用目标。


图6 rGO泡沫的热传导性能与机理：
(a) rGO泡沫与商用导热垫在不同压力下的热阻对比；
(b) rGO泡沫的质量损失曲线；
(c) 不同压力下发泡rGO泡沫的面内与法向热扩散系数；
(d) 不同压力下发泡rGO泡沫的面内与法向导热系数；
(e) 在特定压缩程度下rGO泡沫的面内与法向热扩散系数；
(f) 在特定压缩比下rGO泡沫的面内与法向导热系数。
此图是论文的**核心性能数据图**，系统地表征和分析了rGO泡沫的**热学性能（热阻、热导率）及其调控机制**，重点揭示了其作为热界面材料的优势所在。
1.  **(a) 热阻对比图**：
    *   **核心性能指标**：热阻是评价TIM性能的**黄金指标**，值越低越好。
    *   **横坐标**：施加在TIM上的压力（使用压力，非制备压力）。
    *   **纵坐标**：热阻（单位面积热阻，cm²·K/W）。
    *   **关键信息**：图中会显示两条曲线，分别代表**rGO泡沫**和**商用导热垫**。
        *   可以观察到，在相同使用压力下，rGO泡沫的**热阻远低于**商用导热垫。
        *   更重要的是，rGO泡沫的曲线可能随压力增加而**急剧下降**，这归功于其超高压缩性（图4,d）——被压得更薄。而商用导热垫的下降可能较为平缓。
    *   **结论**：此图直接证明，得益于其压缩性，rGO泡沫能够实现**极低的界面热阻**，这是其散热性能优越的直接原因。
2.  **(b) 质量损失曲线**：
    *   这证明了材料的**热稳定性**。通过热重分析，展示材料在升温过程中的质量变化。
    *   曲线应显示在**较高温度下（如>550°C）** 才开始出现显著质量损失，表明材料在芯片正常工作温度范围内（通常<125°C）**非常稳定，不会分解或失效**。
3.  **(c, d) 不同制备压力下的热扩散率与热导率**：
    *   这两张图揭示了**制备工艺（发泡压力）对材料本征导热能力的影响**。
    *   **横坐标**：制备时的发泡压力。
    *   **纵坐标**：分别测量**面内**和**法向**的热扩散率（c）与导热系数（d）。
    *   **关键趋势**：
        *   **法向**：随着制备压力增大，孔结构被压扁（图3），石墨烯片层更趋向于水平排列，这**阻碍了热量穿过厚度方向（法向）** 的传递，因此法向导热系数可能**降低或基本不变**（如文中所述约1.2 W/mK）。
        *   **面内**：随着制备压力增大，同样的结构变化（片层水平排列、孔洞扁平化）反而**有利于热量在平面内沿石墨烯网络传导**，因此面内导热系数会**显著增加**。
    *   **结论**：制备压力可以调控材料的**导热各向异性**。对于TIM，法向导热直接影响热阻，但rGO泡沫通过极致压缩（变薄）来补偿较低的法向导热率，而其增强的面内导热有助于热量在界面处横向铺展均匀。
4.  **(e, f) 不同压缩程度下的热扩散率与热导率**：
    *   这两张图揭示了**使用状态（压缩形变）对材料导热能力的动态影响**，这是其智能响应特性的体现。
    *   **横坐标**：压缩应变或压缩比。
    *   **纵坐标**：压缩状态下的面内和法向导热性能。
    *   **关键趋势**（与文中描述一致）：
        *   **法向**：随着压缩加剧，孔洞坍塌，密度急剧增加。虽然热扩散率可能下降，但**密度的大幅提升占主导**，导致计算出的**法向导热系数随压缩而显著提升**（如从1.23增至2.83 W/mK）。
        *   **面内**：压缩使石墨烯网络更加致密并改善面内连接，因此**面内热扩散率和导热系数都随压缩而大幅提升**（文中例子：从27.37激增至299.79 W/mK），展现出极强的面内热扩散能力。
    *   **结论**：在实际安装压力下，rGO泡沫**被压缩得越薄，其本征导热性能（尤其是面内）反而变得越好**。这种“越压越导热”的特性，与其“越压越薄”的特性形成完美协同，共同促成了极低的热阻。
**总结来说**，图6全面揭示了rGO泡沫的热性能优势及其机理：
*   **(a)** 展示**结果**：总热阻极低，优于商用产品。
*   **(b)** 证明**可靠性**：热稳定性好。
*   **(c, d)** 揭示**可调控性**：制备压力可调控导热各向异性。
*   **(e, f)** 阐明**智能响应机理**：在使用中，压缩形变能**动态提升**其本征导热性能，特别是强大的面内热扩散能力，这有助于降低热点温度。
所有这些特性，使得rGO泡沫尽管绝对法向导热系数不高，却通过**结构设计（易压缩变薄）和智能响应（越压导热越好）**，实现了**卓越的整体热界面性能**。


图7 所制备的rGO泡沫与商用导热垫的实验与模拟热管理性能对比：
(a) 测量装置示意图：通过万能试验机施加压力，并使用0.5毫米热电偶监测发热元件温度；
(b) 在30W功率、100Psi压力下，分别使用rGO泡沫和商用导热垫作为热界面材料时发热元件的温度变化曲线；
(c) 在20-30W功率范围内，两种热界面材料对应的发热元件温度对比；
(d) 在20-30W功率水平下，两种热界面材料导致的温度差；
(e) 在30W功率、100Psi压力下，两种热界面材料的模拟温度分布图；
(f) 不同功率水平下，发热元件的实验温度与模拟温度关联图。
此图是论文的**最终性能验证与应用效果图**，通过**实验测试与模拟仿真相结合**的方式，直观且定量地证明了所开发的rGO泡沫在实际散热场景中的**优越性能**。
1.  **(a) 测量装置示意图**：
    *   这张图明确了性能测试的**实验标准与边界条件**。它展示了测试平台的关键构成：模拟芯片的加热元件、待测TIM、散热器、施加压力的装置（万能试验机）以及温度监测点（热电偶）。
    *   示意图确保了实验的**可重复性和严谨性**，表明测试是在可控的压力和功率条件下进行的。
2.  **(b) 温度瞬态曲线**：
    *   这张图展示了在**固定高功率（30W）** 下，使用不同TIM时，芯片温度随时间变化的动态过程。
    *   **两条曲线**：一条代表使用rGO泡沫，另一条代表使用商用导热垫。
    *   **关键观察点**：
        *   **稳态温度**：在达到热平衡后，使用rGO泡沫的系统稳态温度**显著低于**使用商用导热垫的系统。
        *   **温升速率**：rGO泡沫系统的温升曲线可能更平缓，表明其**热响应更优**。
    *   此图动态地展示了rGO泡沫在**抑制温升、降低最终工作温度**上的即时效果。
3.  **(c) 稳态温度对比图**：
    *   这张图将(b)中的比较扩展到**一个功率范围（20-30W）**，这是更贴近实际应用的场景。
    *   **横坐标**：加热功率。
    *   **纵坐标**：发热元件达到的稳态温度。
    *   **两条曲线**：分别代表使用两种TIM时的功率-温度关系。
    *   **关键结论**：在**整个测试功率范围内**，使用rGO泡沫的芯片温度**始终低于**使用商用导热垫的温度。随着功率增加，两者的**温度差距（ΔT）逐渐拉大**（如d图所示），这说明rGO泡沫在**高功率密度下优势更明显**。
4.  **(d) 温度差图**：
    *   这是对(c)图数据的直接提炼，突出了性能优势的**量化程度**。
    *   **横坐标**：加热功率。
    *   **纵坐标**：两种TIM导致的芯片温度差（商用垫温度 - rGO泡沫温度）。
    *   可以看到，从20W到30W，**ΔT从约8.8°C逐渐增大到约13.3°C**。这定量地、令人信服地证明了rGO泡沫的散热增强效果，且其在高负载下价值更大。
5.  **(e) 模拟温度分布云图**：
    *   这张图通过**计算机模拟（如有限元分析）**，直观展示了热量在散热系统中的分布情况。
    *   通常会并列两个温度云图：一个对应使用商用导热垫的系统，另一个对应使用rGO泡沫的系统。
    *   **关键对比**：
        *   **最高温度**：使用rGO泡沫的系统，其发热元件（芯片）区域的最高温度明显更低。
        *   **热量扩散**：rGO泡沫由于其优异的面内导热（图6），可能表现出更好的横向热扩散能力，使得散热器上的温度分布更均匀。
    *   模拟结果从**物理场可视化**的角度，印证了实验观测到的温度差异。
6.  **(f) 实验与模拟相关性图**：
    *   这张图是**验证模型准确性**的关键。
    *   **横坐标**：实验测得的芯片温度。
    *   **纵坐标**：模拟计算出的芯片温度。
    *   **数据点**：包含两种TIM在不同功率下的数据。
    *   **关键信息**：理想情况下，所有点应落在**y=x的直线上**（完美吻合）。图中显示，rGO泡沫的数据点更紧密地分布在这条线附近，而商用导热垫的数据点可能存在更大偏差。
    *   **结论**：这证明了用于模拟rGO泡沫的**热学模型（参数）非常准确**，也间接反映了rGO泡沫的性能稳定、可预测。而商用垫的偏差可能源于其在实际粗糙界面下的性能与理想测试条件下存在差距，**反衬出rGO泡沫对界面粗糙度不敏感、贴合性好的优势**。
**总结来说**，图7构成了一个完整的**性能验证闭环**：
*   **(a)** 确立**测试方法**。
*   **(b, c, d)** 通过**实验数据**，全面、定量地证明rGO泡沫在实际散热中**性能优越**，且优势随功率增大而增强。
*   **(e)** 通过**模拟仿真**，从物理上解释性能差异。
*   **(f)** 通过**实验与模拟对比**，验证了模型的可靠性，并侧面印证了rGO泡沫界面性能的优越性。
这组图强有力地支持了论文的最终结论：所开发的rGO泡沫是一种**性能卓越、尤其适用于高功率密度场景的下一代热界面材料**。


图8 针对更高功率发热芯片所需散热条件的模拟实验结果与分析：
(a) 在60 W/cm²功率密度下，不同热阻热界面材料对应的模拟温度分布；
(b) 在不同加热功率下，使用不同热阻热界面材料时的芯片温度；
(c) 为维持芯片温度低于125°C，在不同功率密度下所需的热界面材料热阻。
此图是论文的前瞻性/拓展性分析部分，通过模拟仿真，将本工作研究材料的现实意义延伸到未来更高功率、更高热流密度的电子器件散热挑战，凸显了开发低热阻TIM的紧迫性和本研究方向的战略价值。
(a) 不同热阻TIM的模拟温度分布云图：
场景设定：在一个极高的功率密度（60 W/cm²） 下进行仿真。
对比内容：并列展示了使用四种不同热阻值的TIM时，整个散热系统的温度场分布（通常是截面云图）。
关键观察：
随着所用TIM的热阻从高到低（例如从1 cm²·K/W降到0.001 cm²·K/W），芯片区域（热源）的最高温度显著降低。
温度梯度的分布也发生变化，低热阻TIM能更有效地将热量从芯片导出至散热器。
目的：此图直观、可视化地证明了，在极端热负荷下，TIM的热阻是决定芯片结温的关键瓶颈因素。哪怕是热阻的数量级变化，都会导致温度分布的 dramatic difference。
(b) 芯片温度 vs. 加热功率 & TIM热阻：
这张图是(a)的定量化和趋势扩展。
横坐标：加热功率（或功率密度）。
纵坐标：芯片（结）温度。
多条曲线：每条曲线代表使用一种特定热阻值的TIM时，芯片温度随功率增加的变化趋势。
关键信息：
所有曲线都呈上升趋势，但斜率不同。热阻越高的TIM，其曲线斜率越陡，意味着温度随功率增长得更快。
在任意给定功率下，使用更低热阻的TIM都能获得更低的芯片温度。
在高功率区域，不同热阻TIM导致的温度差距被急剧放大。例如，在60W/cm²时，使用热阻1和0.001的TIM，芯片温度可能相差数十度（如文中提到的72.8°C）。
结论：定量地阐明了TIM热阻对于控制高功率器件温度的极端重要性，且功率越高，对低热阻TIM的需求越迫切。
(c) 目标热阻 vs. 功率密度：
这张图是从系统设计角度提出的核心指导性结论。
横坐标：芯片的功率密度。
纵坐标：为满足芯片散热设计目标（此处设定为维持结温Tj ≤ 125°C，这是硅基芯片的典型安全温度限），所需TIM的最大允许热阻。
曲线趋势：图中曲线应是一条急剧下降的曲线（文中提及呈指数下降）。
关键解读：
在低功率密度下，对TIM热阻的要求较为宽松。
随着功率密度提升，所允许的TIM热阻容限迅速收窄。例如，在某个高功率密度下，可能只允许使用热阻低于0.01 cm²·K/W的TIM。
这条曲线为未来电子器件的热设计提供了一个明确的“门槛”或“规格表”：要达到某个功率密度，就必须采用热阻低于对应值的TIM。
与本工作的关联：本研究所开发的rGO泡沫热阻为0.151 cm²·K/W。将其数值置于此图中，可以定位出它所能胜任的功率密度范围，从而明确了其应用前景。同时，该图也指明了未来需要开发更低热阻TIM的技术方向。
总结来说，图8通过模拟分析，完成了从当前材料性能验证到未来技术需求展望的跨越：
(a, b) 定量化地揭示了在高功率密度下，TIM热阻是散热性能的决定性因素。
(c) 提出了一个普适性的热设计目标函数，清晰地表明：电子器件的功率密度不断提升，对TIM热阻的要求将呈指数级提高。
这组图不仅强调了本研究工作（开发低热阻rGO泡沫）的及时性和重要性，也为其性能指标（0.151 cm²·K/W）在未来的技术路线图中找到了定位，并呼吁业界持续关注和研发更低热阻的下一代TIM技术。
我们开发了一种具有低热阻、高压缩性和低密度的多孔rGO泡沫，以满足TIM对低热阻抗和优异界面贴合性的要求。所制备的rGO泡沫展现出0.151 cm²·K/W的低热阻，优于同类商用产品。其优异的低热阻抗特性主要源于其极低的压缩后厚度、卓越的可变形性和超高压缩性。在我们的实验测量中，与商用导热垫（5 W/(m·K)）相比，芯片温度显著降低（8.83–13.3°C），这与模拟结果高度吻合。我们的rGO泡沫可作为可穿戴电子设备和高功率密度电子器件的关键材料。我们相信，我们的方法为制造具有低热阻抗的热界面材料提供了新途径，在未来电子设备热管理领域具有应用潜力。https://doi.org/10.1002/admt.202502092
本文的创新点如下：
一、 核心工艺创新：压力调控直接发泡法
1.  **首创“压力调控发泡”工艺**：与传统的通过控制发泡剂浓度、干燥参数等调控结构的方法不同，本研究**创造性提出在加热发泡过程中施加物理压力**，通过压力直接限制气泡在法线方向的膨胀，从而实现对多孔材料微观结构（孔洞形状、取向、各向异性）的**精确、可控和简便的调控**。这是全文最核心的创新。
2.  **工艺流程简单高效**：
    *   采用**单一原料（氧化石墨烯水分散液）**，无需复杂发泡剂或模板。
    *   工艺步骤精简（涂布 → 干燥 → 加压发泡 → 高温还原），**总时长大幅缩短（< 8小时）**，远低于冻干法（>50小时）或盐模板法（>60小时）。
    *   避免了使用发泡剂带来的成本与残留问题，以及冻干法中冰晶或盐模板法中无机盐结晶对结构的潜在破坏，**确保了结构的完整性**。
二、 材料结构创新：单相多孔结构实现多功能一体化
3.  **突破传统复合体系范式**：传统TIM通常由“高导热的填料+提供机械性能的聚合物基体”复合而成。本工作制备的rGO泡沫**摒弃了聚合物基体**，仅利用**单一的石墨烯材料相**，通过巧妙的**多孔结构设计**，同时实现了传统上需要复合材料才能获得的：
    *   **高热学性能路径**：利用石墨烯本身的高导热性。
    *   **优异力学性能**：通过多孔结构获得超高的压缩性和柔韧性。
    *   实现了**结构与功能的一体化**。
三、 性能突破与机理创新
4.  **实现“低导热率、低热阻”的颠覆性性能组合**：
    *   材料本体的**法向导热系数并不高（~1.23 W/m·K）**，远低于文献中许多高导热复合材料。
    *   然而，得益于其**超高压缩性（>94.85%）**，在界面压力下可被压缩至**极薄厚度（10 μm）**，并结合优异的界面贴合性，最终实现了**极低的界面总热阻（0.151 cm²·K/W）**，超越了多数更高导热率材料的性能。这挑战了“唯导热率论”的传统观念，凸显了 **“厚度”和“压缩/贴合能力”对TIM最终性能的关键影响**。
5.  **揭示“越压越薄，越压越导”的智能响应机理**：
    *   研究发现，材料在使用中被压缩时，不仅厚度减小，其**本征导热性能也发生动态提升**（尤其是面内导热系数可激增一个数量级）。
    *   这种 **“压缩诱导导热增强”** 的智能响应特性，与其超高压缩性形成完美协同，共同促成了极低的热阻。
6.  **展示“指纹级”的界面贴合能力**：
    *   通过复制指纹和尺子刻度等极具说服力的演示，证明该泡沫具备**跨尺度（从宏观到微米级）的表面形貌自适应能力**，能实现近乎完美的微观机械接触，从而**最大限度地降低接触热阻**。
四、 应用前瞻创新
7.  **明确未来技术需求与材料定位**：
    *   通过模拟分析，量化了未来高功率密度芯片对TIM热阻的**指数级严苛要求**。
    *   将本研究材料的性能指标置于该需求背景下，明确了其**应用前景和技术定位**，并指出了持续开发更低热阻TIM的技术方向。
       本文的创新是一个**系统性创新**，它从**新颖、简便的制备工艺**出发，创制了一种具有**独特智能响应多孔结构**的单相材料，该材料打破了传统性能权衡，实现了**“超软、超薄、超贴合、低热阻”** 的卓越综合性能，并通过前瞻性分析指明了其解决未来散热挑战的潜力。其核心在于通过**结构设计而非简单材料复合**，巧妙地解决了TIM领域长期面临的**高导热与良好机械顺应性难以兼得**的难题。

转自《石墨烯研究》公众号
