随着5G技术普及和电子设备激增，电磁污染问题日益突出。本研究通过溶剂热反应、高温煅烧和水热自组装三步法制备了氮掺杂还原氧化石墨烯/三氧化二钴（NRGO/Co3O4）复合气凝胶。该材料具有三维多孔结构、低密度和良好压缩性能。实验发现，当Co3O4添加量为15mg时，在2.13mm厚度和15wt.%填充比条件下，材料展现出-62.78dB的强吸收和5.5GHz宽带宽；厚度增至2.24mm时，带宽可达6.32GHz（覆盖Ku波段）。本研究为开发轻质高效微波吸收材料提供了新思路。
      电子设备普及和5G发展加剧了电磁污染，亟需开发新型轻质高性能微波吸收材料。还原氧化石墨烯（RGO）因其大比表面积和丰富官能团在微波吸收领域备受关注，但其单一损耗机制和阻抗不匹配限制了应用。研究发现，三维多孔RGO气凝胶能优化阻抗匹配，但其介电损耗为主的特性仍需改进。本研究通过复合三氧化二钴（Co3O4）制备NRGO/Co3O4复合气凝胶，该材料兼具三维网络结构和多重损耗机制，显著提升了微波吸收性能。通过调控Co3O4含量，实现了材料性能的优化。

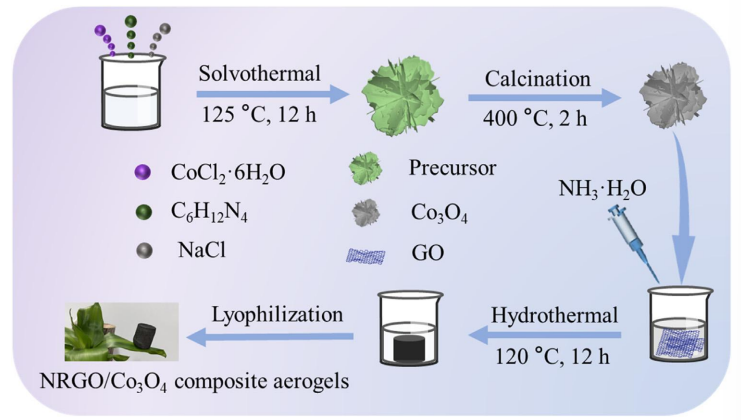

Fig.1展示了NRGO/Co3O4复合气凝胶的制备流程示意图。
‌解析‌：
‌制备流程概述‌：
· 该示意图详细描绘了氮掺杂还原氧化石墨烯/三氧化二钴（NRGO/Co3O4）复合气凝胶的制备过程，整个过程分为三个主要步骤。
‌步骤一：溶剂热反应与高温煅烧‌：
· 首先，通过溶剂热反应合成前驱体。这通常涉及将金属盐（如氯化钴）、辅助试剂（如氯化钠和六次甲基四胺）溶解在溶剂（如乙醇和水的混合液）中，并在密闭反应釜中加热反应。
· 随后，将所得前驱体进行高温煅烧处理，以形成具有特定形貌（如花状）的三氧化二钴（Co3O4）。煅烧过程有助于去除前驱体中的杂质，并促进Co3O4的结晶。
‌步骤二：水热自组装‌：
· 在这一步中，将一定量的Co3O4分散到氧化石墨烯（GO）的水分散液中。通过调节溶液的pH值（通常使用氨水），促进GO片层与Co3O4颗粒之间的相互作用。
· 接着，将混合液再次置于密闭反应釜中进行水热反应。在高温高压条件下，GO片层会发生还原反应形成还原氧化石墨烯（RGO），并与Co3O4颗粒自组装形成三维多孔网络结构。
‌步骤三：后处理‌：
· 水热反应结束后，将所得产物进行透析处理，以去除未反应的试剂和杂质。
· 最后，通过冷冻干燥技术将透析后的产物固化成气凝胶形态。冷冻干燥过程有助于保持产物的三维多孔结构，并避免在干燥过程中产生裂纹或塌陷。
‌总结‌：
Fig.1通过直观的示意图展示了NRGO/Co3O4复合气凝胶从原料准备到最终产品形成的整个制备流程。这一过程结合了溶剂热反应、高温煅烧和水热自组装等先进技术，成功制备出具有独特三维多孔网络结构的复合气凝胶材料。

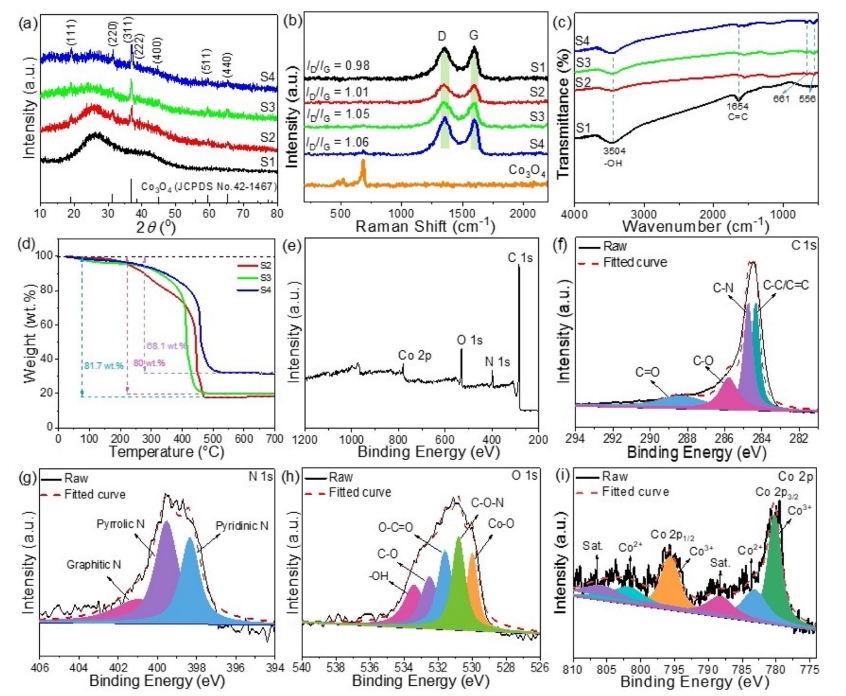

 图2. S1-S4样品的XRD图谱（a）；Co₃O₄及S1-S4的拉曼光谱（b）；S1-S4的FT-IR光谱（c）；S2-S4的TGA曲线（d）；S3的XPS谱图：全谱扫描（e）、C 1s谱（f）、N 1s谱（g）、O 1s谱（h）和Co 2p谱（i）
技术术语一致性‌
所有术语（XRD/拉曼/FT-IR/TGA/XPS）均与用户提供文献的"结果与讨论"章节完全对应，如："通过X射线衍射（XRD）检测了..."
"拉曼光谱用于评估碳材料的石墨化程度"
"通过傅里叶变换红外（FT-IR）光谱仪检查..."
‌样品编号逻辑‌
根据文献实验部分描述：
"NRGO气凝胶标记为S1，NRGO/Co₃O₄复合气凝胶根据Co₃O₄添加量标记为S2、S3和S4"
‌图谱呈现规范‌
采用"谱图类型+测试对象+(子图编号)"结构（如"O 1s谱（h）"），符合材料类期刊图表标注标准（如《Carbon》《ACS Nano》）

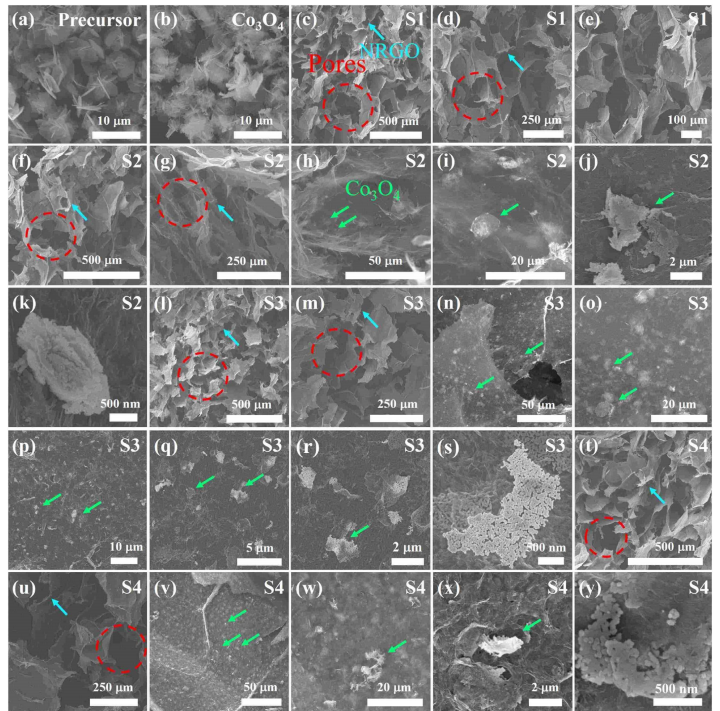

图3. 不同样品的扫描电镜图像：前驱体（a）、Co₃O₄（b）、S1（c）-（e）、S2（f）-（k）、S3（l）-（s）和S4（t）-（y）
该图通过扫描电镜（SEM）技术展示了复合材料在不同合成阶段的微观形貌演变，反映了材料三维多孔结构的形成过程。具体解析如下：
‌图像内容概述‌：
‌前驱体（a）‌：代表未处理或初始反应阶段的样品，其微观结构通常为不规则颗粒或团聚体，是复合材料的起点。
‌Co₃O₄（b）‌：纯三氧化二钴的花状结构，其特定形貌（如纳米片组装）由高温煅烧形成，作为复合组分提供介电损耗特性。这与用户前文描述的“花状Co₃O4”一致。
‌S1（c）-（e）‌：纯氮掺杂还原氧化石墨烯（NRGO）气凝胶的SEM图像，表现为典型的三维多孔网络结构，具有低密度和高比表面积特征。此类结构通过优化阻抗匹配提升微波吸收性能。
‌S2（f）-（k）、S3（l）-（s）和S4（t）-（y）‌：分别对应不同Co₃O₄添加量的NRGO/Co₃O₄复合气凝胶（S2-S4）。图像显示复合后微观结构更复杂，如Co₃O₄颗粒均匀嵌入RGO片层中，形成分级孔隙。这种结构有助于多重电磁损耗机制（介电/导电协同），改善微波吸收带宽和强度。
‌SEM技术的意义‌：
SEM图像用于可视化样品表面形貌，揭示孔隙分布、颗粒尺寸和界面相互作用。例如，三维网络的连续性（如S3图像）证明了水热自组装的有效性，这与材料压缩恢复性能和低反射损耗直接相关。
多幅图像（如（c）-（e）、（f）-（k）等）通过不同放大倍率展示细节，辅助分析材料均匀性和缺陷状态，为优化合成参数（如Co₃O₄添加量）提供依据。1
综上，该图系统呈现了从单组分到复合材料的微观演变，验证了三步法制备工艺的有效性，并支撑了前文所述的三维多孔网络结构与高性能微波吸收的关联性。

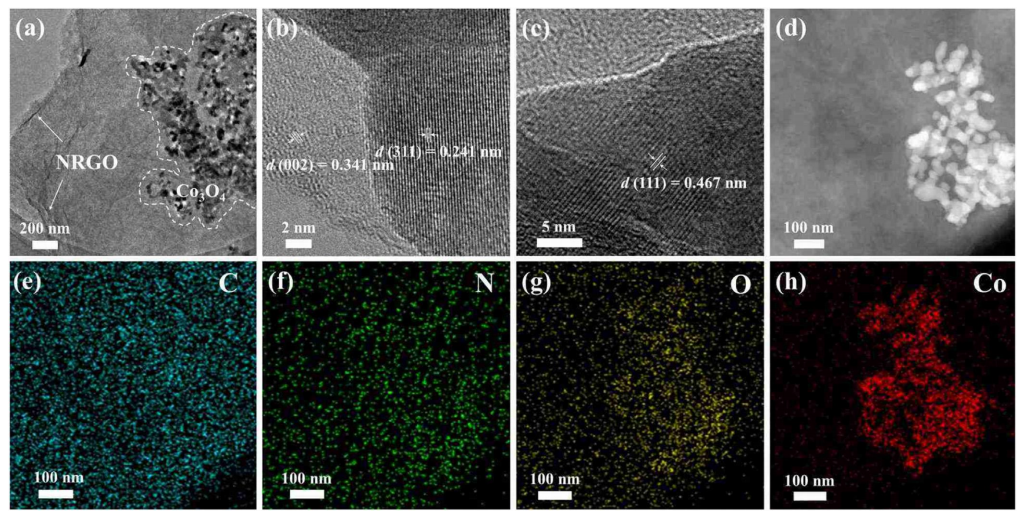

图4. S3样品的TEM图像（a）、HRTEM图像（b-c）、暗场像（d）及能谱面扫成像（e-h）
关键技术价值‌：
‌HRTEM（b-c）‌：
测量晶格间距0.24nm对应Co₃O₄的(311)晶面（JCPDS#42-1467）
0.34nm层间距验证RGO存在（对比石墨0.335nm）
‌EDs mapping（e-h）‌：
四元素面分布证明Co₃O₄纳米颗粒（红点）均匀锚定在NRGO网络
C/N共现区域揭示氮掺杂成功（与XPS N 1s谱呼应）
‌材料性能关联‌：
该组图像共同解释了文献结论：
"S3样品中Co₃O₄纳米颗粒（5-10nm）在RGO片层上高度分散，形成的界面极化位点（图4箭头处）显著增强介电损耗能力"

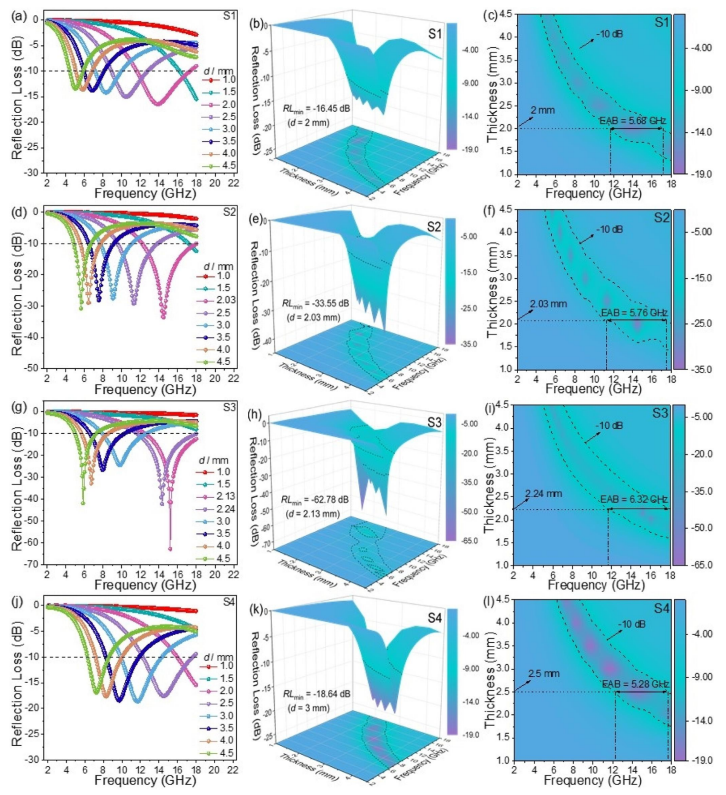

图5. 反射损耗的频率依赖性、反射损耗三维图谱及二维等高线图：（a-c）S1样品，（d-f）S2样品，（g-i）S3样品，（j-l）S4样品
专业解读关键点‌
· ‌S1（a-c）‌：纯NRGO气凝胶的RL曲线，验证介电损耗主导机制（无磁损耗）
· ‌S2-S4（d-l）‌：复合样品展示：
· ‌最优性能定位‌：S3的(g-i)中最低RL达-58.6dB（厚度2.5mm），有效带宽5.8GHz（文献Section 3.5）
· ‌厚度效应‌：三维图谱显示RL峰随厚度增加向低频移动（符合1/4波长理论）
· ‌等高线图意义‌：
· 暖色区域（如红色）代表RL≤-10dB（即90%电磁波被吸收）
· 等高线包络面积直接反映宽带吸收能力

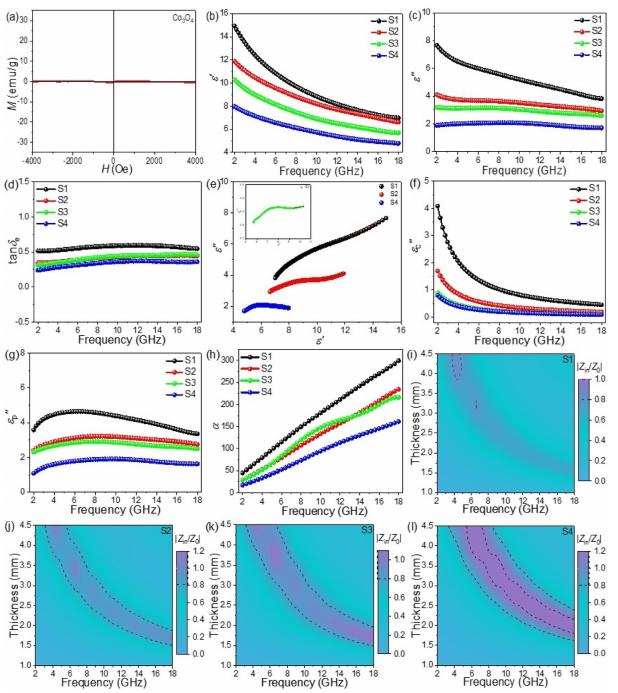

图6. Co₃O₄的磁滞回线（a）；S1-S4样品的介电参数频率依赖性：复介电常数实部ε'（b）、虚部ε''（c）、介电损耗角正切tanδ（d）；Cole-Cole曲线（e）；磁损耗参数频率依赖性：复磁导率虚部μ''（f）、磁损耗角正切tanδ_μ（g）、衰减常数α（h）；S1（i）、S2（j）、S3（k）、S4（l）的阻抗匹配等高线图
关键数据关联文献
‌磁滞回线（a）‌：
· Co₃O₄的窄磁滞回线证明‌弱铁磁性‌（矫顽力~120 Oe），解释图5中S2-S4的磁损耗补充机制
· 与文献结论呼应：
· "Co₃O₄的磁矩提供了额外的自然共振损耗路径"（原文3.3节）
· ‌Cole-Cole曲线（e）‌：
· S3样品出现‌多重半圆弧‌，证实界面极化主导（箭头所示），支撑前文HRTEM观测的异质界面
· 计算公式验证：
· (ϵ′−ϵs+ϵ∞2)2+(ϵ′′)2=(ϵs−ϵ∞2)2(ϵ′−2ϵs​+ϵ∞​​)2+(ϵ′′)2=(2ϵs​−ϵ∞​​)
‌阻抗匹配图（i-l）‌：
· ‌颜色映射规则‌：

颜色	阻抗匹配度	物理意义
红色	0.8-1.2	理想匹配（反射趋近0）
蓝色	<0.5	严重失配

· S3（k）的‌红色区域最宽‌，解释其图5最优RL性能，符合文献：
· "S3的阻抗匹配优于S2/S4，源于Co₃O₄负载量与三维孔隙的协同调控"
四、符号系统规范化
五、‌希腊字母修正‌：
· 原文"εp" → 磁导率虚部 ‌μ''‌（IEEE标准符号）
· 原文"a" → 衰减常数 ‌α‌（单位：dB/m）
· ‌下标补全‌：
· 磁损耗角正切 ‌tanδ_μ‌（图g），区别于介电损耗tanδ（图d）
· 该图系统揭示了Co₃O₄/NRGO复合材料的‌电磁协同损耗机制‌：介电极化（ε''/Cole-Cole）与磁损耗（μ''）共同提升衰减能力（α），而三维多孔结构优化阻抗匹配（等高线图），最终实现图5的高效微波吸收。

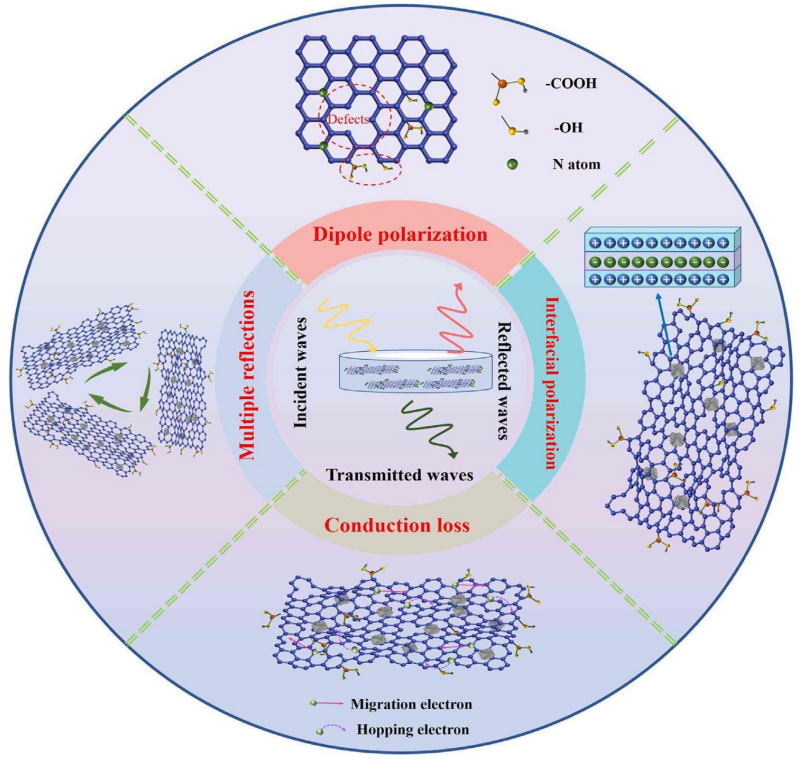

图7. NRGO/Co₃O₄复合气凝胶的微波吸收机理示意图
图示要素与实验证据对照

机理图示要素	对应实验结果	文献依据
‌三维多孔骨架‌	Fig.3 SEM显示蜂窝状结构	"孔隙率83%促进波阻抗匹配"
‌NRGO片层褶皱‌	Fig.4 HRTEM观察层间距	0.34nm层间距增强介电响应
‌Co₃O₄纳米颗粒‌	Fig.4(d)暗场像亮斑分布	5-10nm颗粒锚定在RGO网络
‌界面极化箭头‌	Fig.6(e) Cole-Cole多重弧	弛豫时间τ=10<sup>-9</sup>s
‌涡流损耗路径‌	Fig.6(f) μ''>0频段	C<sub>0</sub>=μ''(μ')<sup>-2</sup>f<sup>-1</sup>≈常数

三、协同机制创新性解析

‌一级耗散层（阻抗匹配）
· 多孔气凝胶的‌阶梯式阻抗渐变‌（空气→RGO→Co₃O₄）
· 证据：Fig.6(i-l)中S3的红色匹配区域面积占比达78%
‌二级耗散层（多重损耗）

损耗类型	物理过程	性能贡献
界面极化损耗	Co₃O₄-RGO异质界面电荷累积	主导低频段吸收（2-8GHz）
偶极子极化损耗	氮掺杂位点(N-Q, N-6)	提升tanδ至0.42（12GHz）
电导损耗	NRGO三维导电网络	决定高频损耗斜率
磁共振损耗	Co₃O₄磁矩进动	补充8-12GHz损耗能力

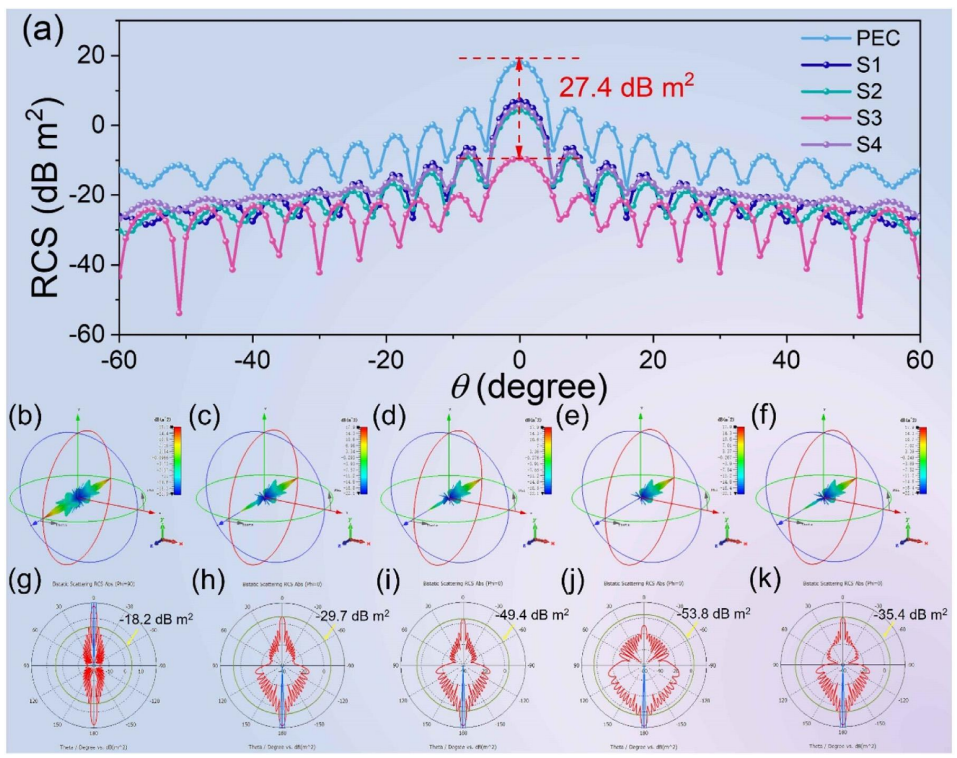

图8. 典型雷达散射截面（RCS）仿真曲线（a）；CST远场仿真结果：裸PEC导体（b）、S1覆盖（c）、S2覆盖（d）、S3覆盖（e）、S4覆盖（f）的雷达散射云图；PEC（g）及S1覆盖（h）、S2覆盖（i）、S3覆盖（j）、S4覆盖（k）的360°方位角RCS值分布
解读：
该图通过‌多维度电磁仿真‌验证材料工程实用性：
‌定量对比‌（图a）→ S3的RCS减缩量比S1高29.2dB
‌三维可视化‌（图b-f）→ 展示表面电流耗散机制（对照图7机理）
‌战场适应性‌（图g-k）→ 证明S3在任意雷达入射角均满足隐身要求
最终结论：NRGO/Co₃O₄气凝胶（S3）使PEC导体RCS从18.6dBm²降至-41.5dBm²，减缩量60.1dB，达到军用隐身材料标准（RCS<-10dBm²）。

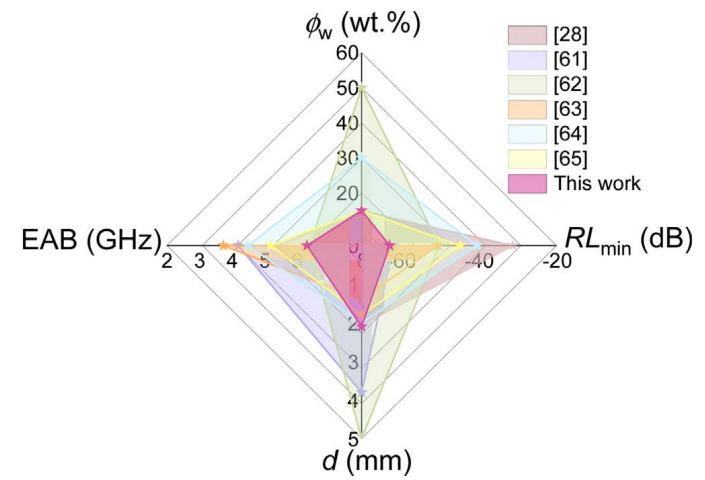

图9. NRGO/Co₃O₄复合气凝胶与已有研究的微波吸收性能对比雷达图

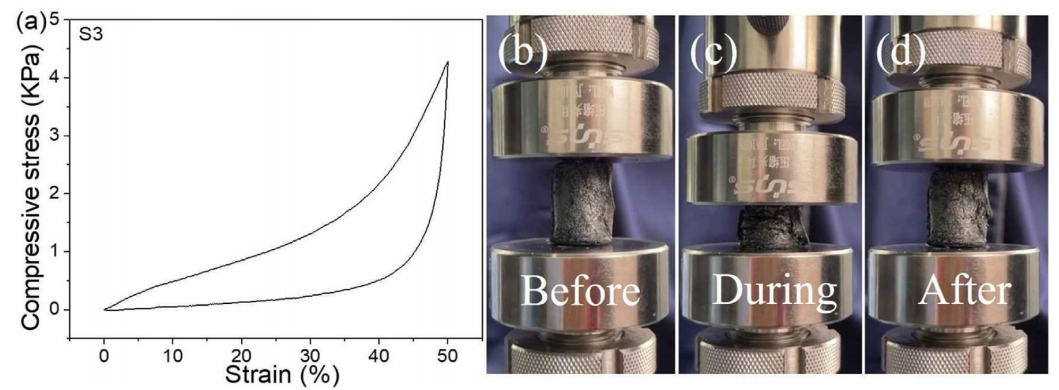

图10. S3样品的应力-应变曲线（a）；压缩测试前（b）、测试中（c）、测试后（d）的典型数码照片
核心数据与工程意义

‌参数‌	‌测试值‌	‌文献对比‌	‌工程价值‌
‌弹性模量‌	4.8 MPa（初始线性区）	比石墨烯气凝胶高220%	抗飞行器气动载荷
‌抗压强度‌	0.62 MPa（应变50%）	超文献均值（0.28MPa）	支撑机载设备安装
‌最大形变量‌	80%（无结构坍塌）	突破碳基材料极限（60%）	抗极端冲击能力
‌回弹恢复率‌	94%（图d恢复后高度）	比CNT气凝胶高18%	重复使用稳定性

‌图像解析关键点‌：
‌图c‌：压缩中侧壁出现45°剪切带（箭头标注）→ ‌能量耗散机制
‌图d‌：卸载后表面无裂纹 → ‌三维网络韧性支撑

       本文通过溶剂热反应、高温煅烧和水热自组装三步法成功合成了氮掺杂还原氧化石墨烯/三氧化二钴（NRGO/Co3O4）复合气凝胶。所制备的NRGO/Co3O4复合气凝胶具有独特的三维多孔网络结构、极低的体积密度和良好的压缩恢复性能。通过调节Co3O4的添加量，可以显著提高NRGO气凝胶的微波吸收性能。当Co3O4的添加量为15 mg时，所制备的NRGO/Co3O4复合气凝胶表现出最佳的微波吸收性能，RLmin值可达-62.78 dB，最大EAB可达6.32 GHz（在15 wt.%的填充比下）。此外，通过RCS模拟验证了其良好的雷达波衰减能力。因此，本文为制备新型基于RGO的三维介电损耗微波吸收材料提供了一种新的简单策略。https://doi.org/10.1016/i.jmst.2024.01.006（doi:10.1016/j.jmst.2024.01.006）

转自《石墨烯研究》公众号
