一、研究背景与创新点
-

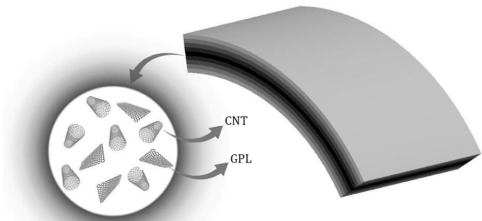

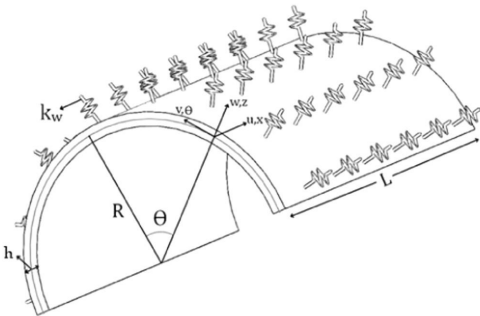

研究对象：功能梯度（FG）多层混合纳米复合材料圆柱壳板，同时采用石墨烯片（GPLs）和碳纳米管（CNTs）作为增强相，置于温克尔弹性地基上。
-
创新性：首次研究GPLs和CNTs协同增强的多层混合复合材料圆柱壳板的自由振动特性，结合Halpin-Tsai细观力学模型、一阶剪切变形理论（FSDT）和有限元法（FEM）进行分析。
二、关键方法与理论
-
材料模型：
-

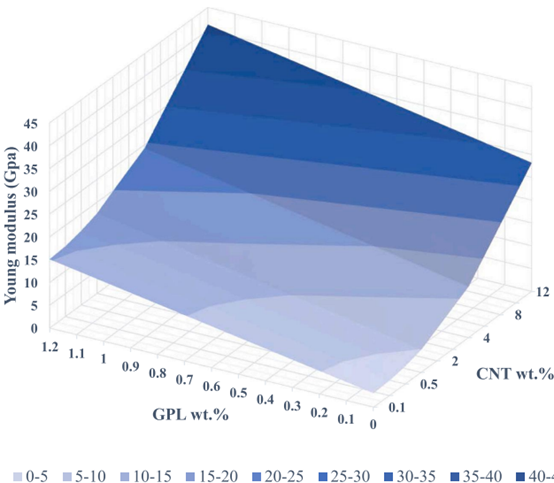

采用改进的Halpin-Tsai模型和混合律计算等效材料参数，分两步评估增强效应：先将CNTs加入基体，再引入GPLs。
-
考虑四种功能梯度分布模式：均匀分布（UD）、FG-X、FG-O、FG-V（详见图3）。
.png)
-
控制方程：
-
基于一阶剪切变形理论（FSDT）和哈密顿原理推导运动方程，通过有限元法离散化为特征值问题求解固有频率。
三、主要发现与参数影响
-
增强相性能对比：
-
GPLs对刚度的提升显著优于CNTs。添加1 wt% GPLs可使固有频率提高137.9%，而CNTs仅提高40.8%（见表5）。
.png)
-
分布模式的影响：
-
FG-X分布（增强相集中于表层）的固有频率最高，其次为UD、FG-V和FG-O（见表4）。
-
非线性分布指数（和 ）增大时，频率降低，其中的影响更显著（见图5）。
-
增大壳板张角（θ）或减小厚径比（R/h）可显著提高频率（见表6）。
-
边界约束越强（如CC＞SS＞CF＞SF），频率越高（见表7）。
.png)
-
温克尔地基刚度参数（）增大会提高频率，且减弱不同张角下的频率差异（见图7）。
-
几何与边界条件：
-
弹性地基效应：
四、数值验证与准确性
-
通过对比文献[33,46]的数据，验证了本文模型在预测FG-CNT和FG-GPL增强结构振动特性方面的准确性（见表2、表3）。
五、结论与应用价值
-
混合使用GPLs和CNTs可协同提升复合材料的力学性能，尤其适用于航空航天、汽车等轻量化高刚度需求场景。
-
通过优化增强相分布、厚度梯度及边界条件，可有效调控结构的振动特性。
六、附录：核心参数表（摘要）
|
参数 |
影响趋势 |
|
GPLs重量分数↑ |
频率显著升高（优于CNTs） |
|
分布模式 |
FG-X＞UD＞FG-V＞FG-O |
|
张角（θ）↑ |
频率升高 |
|
厚径比（R/h）↑ |
频率降低 |
|
地基刚度↑ |
频率升高，差异缩小 |
以上要点提炼了该研究在材料建模、参数分析和工程应用方面的核心贡献。
转自《石墨烯研究》公众号
