一、研究背景与意义

• 摩擦学的重要性：摩擦磨损导致全球约26%的能源损失（如交通、工业领域），亟需高效润滑材料。
• 碳纳米管（CNTs）的优势：
  • 独特中空管状结构、高强度（拉伸强度25-66 GPa）、高导热性（3000-3500 W/m·K）；
  • 具备“微轴承”滚动/滑动效应、自修复能力，可显著降低摩擦磨损。

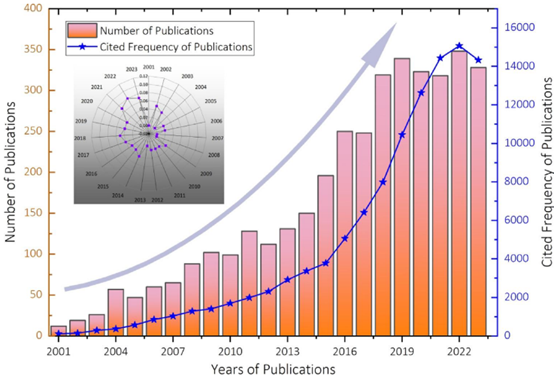

2001-2023年CNTs在摩擦学领域的年度发文量与引用频次（注：综述文章占比极低，表明该领域缺乏系统总结）。
二、CNTs的制备与功能化

• 制备方法：电弧放电、化学气相沉积（CVD）、激光烧蚀等，不同方法影响CNTs的直径、纯度及缺陷程度。
• 功能化策略：
  • 物理改性：球磨、电场诱导分散改善团聚问题；
    • 湿法球磨CNTs端部开口结构更利于分散

• 化学改性：酸处理、聚合物包裹提升界面相容性，但可能破坏CNTs本征结构。

三、纳米尺度摩擦机制

• 计算模拟发现：
  • CNTs层间摩擦源于热诱导边缘效应，小直径、锯齿型（Zig-zag）CNTs更易滚动；
  • 弯曲CNTs摩擦力比直管高300倍，缺陷会显著增加能耗。
• 实验验证（AFM/FFM）：
• 纵向摩擦低于横向，因横向滑动引发“受阻滚动”；
• 垂直排列CNTs（VACNTs）经等离子改性后摩擦系数降低50%。

四、宏观应用与性能提升
1. 涂层材料

• 金属基涂层（如Ni-P-CNTs）：摩擦系数降低80%，磨损减少79%；
• 聚合物基涂层：CNTs/ZnS混合涂层摩擦降低45%，磨损下降95%；
• 陶瓷基涂层：CNTs提升韧性与耐磨性，如CNTs/TiO₂涂层磨损抵抗提升93.6%。

2. 润滑剂添加剂

• 油基润滑：0.06 wt% CNTs使摩擦系数降至0.05（降29%）；
• 水基润滑：功能化CNTs形成吸附膜，摩擦降低50%以上；
• 润滑脂：3 wt% CNTs改性钙基脂摩擦系数低至0.02（降71%）。

CNTs在摩擦界面形成碳基转移膜，实现“滚动-滑动”协同润滑。
五、关键机理总结

1. 填充修复效应：CNTs填入磨损裂纹，修复表面缺陷；
2. 滚动主导机制：管状结构在低载荷下像轴承一样滚动；
3. 转移膜形成：摩擦过程中CNTs破碎生成石墨化薄膜，隔离直接接触；
4. 协同增效：与二维材料（如MoS₂、GO）混合形成“片-管-片”夹层结构，进一步提升润滑效率。

六、挑战与展望

• ​ dispersion难题：CNTs易团聚，需优化表面修饰工艺；
• 结构保护：过度功能化可能损伤CNTs的力学性能；
• 跨尺度设计：需结合原子模拟与宏观实验，明确CNTs取向、杂化比例的影响；
• 安全性：规模化应用前需评估CNTs的生物与环境风险。

总结
CNTs凭借其独特的结构和性能，在摩擦学领域展现出从纳米级机理到宏观应用的巨大潜力。通过合理的功能化设计与复合策略，CNTs可显著提升涂层、复合材料及润滑剂的耐磨减摩性能，为高效节能系统提供关键技术支持。未来需聚焦于可控分散、结构优化及多尺度协同设计，以推动其实际工程应用。
如需进一步了解具体数据（如不同复合体系的摩擦系数对比），可参考文档中的Table 2-4及对应案例。

转自《石墨烯研究》公众号
