一、核心研究概述
本研究通过气相插层法将四氯铝酸根阴离子（AlCl₄⁻）均匀插入双壁碳纳米管（DWCNT）纤维的管间通道，制备出具有超分子链结构的碳纳米管插层化合物（CNTIC）。该材料实现了高比电导率（超越金属铜、铝）与优异力学性能的结合，解决了传统石墨插层化合物（GICs）易膨胀、脆化的痛点，为 lightweight 导体的实际应用提供了新范式。
二、关键结果与专业要点提炼
1. 插层纤维的结构特征

• 插层客体与宿主匹配性：AlCl₄⁻以超分子链形式沿DWCNT轴向有序排列（六方晶格），宿主DWCNT保持三角超晶格（FWHM~7°，长径比≈4400），无层间膨胀或纤维直径变化（区别于石墨插层的90%强度损失）。
• 均匀分布验证：能量色散X射线光谱（EDX）与元素映射显示，Al、Cl均匀分布于纤维截面；楔形离子束（FIB）铣削的透射电镜（TEM）截面证实插层物位于管间通道，未填充CNT内核。

2. CNT-插层物的相互作用与电荷转移

• 非共价作用机制：密度重叠区域指标（DORI）分析显示，AlCl₄⁻与DWCNT外层为非共价键合（电子密度重叠低，类似内层-外层CNT的非共价作用）；拉曼光谱中外层径向呼吸模（RBM）抑制、G带高频峰（G⁺）位移15–27 cm⁻¹（远超I₂、Br等常规掺杂剂），证实大电荷转移。
• 电荷转移量化：X射线光电子能谱（XPS）与密度泛函理论（DFT）模拟表明，每个AlCl₄⁻接受0.65个电子，其中84%来自DWCNT外层；费米能级相对于原始材料 downshift 0.44 eV，态密度（DOS）保持抛物线型（宿主电子结构未被破坏）。

3. 宏观纵向性能突破

• 电导率：惰性气氛中平均电导率达15.57 MS/m，最高值24.5 MS/m（接近铜的41%）；比电导率（归一化密度）均值10380 S·m²/kg（超铜的6674 S·m²/kg），最高值17345 S·m²/kg（超铝的13130 S·m²/kg）——核心源于AlCl₄⁻的高电荷转移与均匀插层。
• 力学性能：拉伸强度1.37±0.08 GPa（与钢相当）、模量51.87±3.13 GPa；比强度0.975 GPa/SG（超金属，接近高性能结构纤维），归因于插层未破坏CNT间的范德华力（无层间膨胀）。

4. 稳定性与实际应用潜力

• 湿度依赖性降解：干燥条件（RH<0.05%）下可稳定1年以上；暴露于潮湿空气（RH=44%）时，AlCl₄⁻与水反应生成六水合氯化铝[Al(H₂O)₆]Cl₃，导致电荷转移与电导率下降，但纤维核心仍保留插层结构。
• 封装保护策略：商用聚合物护套密封后，5天内电导率保留78%；电子级硅酮封装14天，表面电荷转移保留50%——验证了 moisture barrier 的有效性。

三、文献原图及对应说明
以下为文章中核心结果的可视化证据：

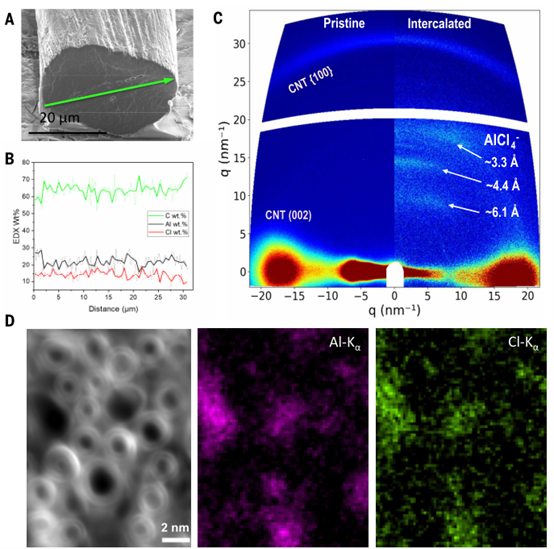

Fig.1 （插层纤维的结构表征）A：FIB铣削截面的TEM图（插层物均匀分布）；B：Al、Cl元素映射（无内核填充）；C：广角X射线散射（WAXS）图谱（DWCNT三角晶格+AlCl₄⁻六方晶格叠加）；D：扫描透射电镜（STEM）下的DWCNT截面（内核无填充，插层物在管间）。

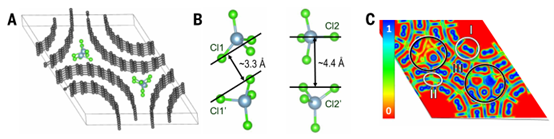

Fig.2（CNT-插层物相互作用）C：DORI图（蓝色为共价键参考，绿色为CNT内层-外层非共价作用，黄色为插层物与CNT的非共价作用）。

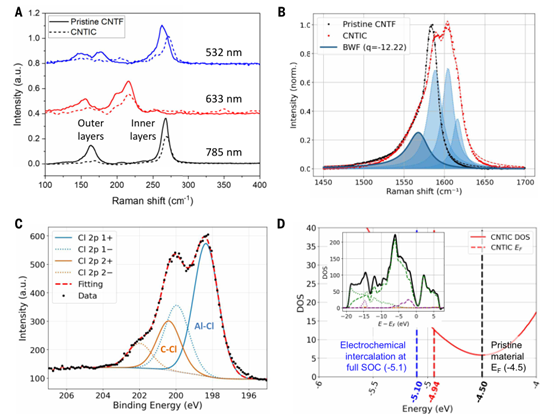

Fig.3（电荷转移的谱学验证）A：拉曼RBM谱（外层RBM抑制，内层保留）；B：拉曼G带谱（G⁺位移15–27 cm⁻¹）；C：XPS Cl 2p谱（Al配位Cl与CNT结合Cl的双峰）；D：DFT计算的态密度（DOS）（费米能级downshift 0.44 eV）。

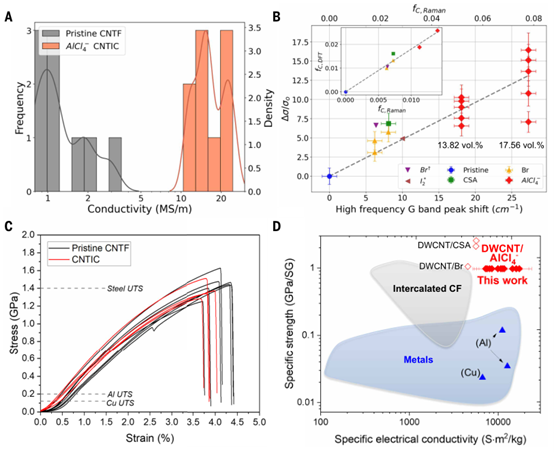

Fig.4​（宏观性能对比）A：原始与插层纤维的电导率分布；B：电导率增量（Δσ/σ₀）与G⁺位移的相关性（插层均匀性验证）；C：应力-应变曲线（插层纤维强度超Cu、Al）；D：比电导率-比强度雷达图（插层纤维优于金属）。

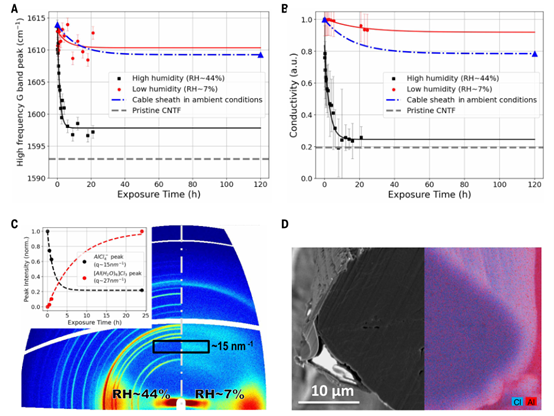

Fig.5​（稳定性测试）A：不同湿度下G⁺位移的时间演化；B：不同湿度下电导率的时间演化；C：WAXS图谱（潮湿环境下插层物反应产物）；D：SEM截面+EDX映射（纤维外层反应层，核心保留Al、Cl）。

四、结论与创新点总结
本研究的核心创新在于利用CNT三角晶格的“零膨胀插层”特性，将GICs的高电荷转移优势转化为宏观纤维的性能提升：

1. 结构创新：AlCl₄⁻插层于CNT管间通道，不破坏宿主晶格，保留了CNT的力学性能；
2. 性能突破：比电导率超金属，强度为传统电缆的5倍、重量减半；
3. 应用可行性：通过聚合物封装解决湿度稳定性问题，为 lightweight 导体（如 overhead cables、航空航天导线）提供了可规模化制备的方案。

该工作为碳纳米管的“个体性能→宏观材料”转化提供了关键路径，也为插层化学在1D纳米材料中的应用开辟了新方向。
