给马路装个“智能听诊器”：一块小传感器，既能抓超载又能发电
山东大学齐鲁交通学院、济南大学土木建筑学院--层状包裹结构PVDF/PZT/CNTs压电传感器用于道路交通信息感知、监测与能量收集
你有没有想过，每天跑在马路上的大货车，是怎么被精准测出有没有超载、有没有超速的？
现在的办法要么靠摄像头“猜重量”，要么靠埋在地下的老式传感器，不仅不准，还容易坏。最近科学家搞出了一种“全能型”传感器，埋在马路里，不仅能像“听诊器”一样听出车的重量、速度，还能把车开过去的震动变成电，给路边的红绿灯、监控探头供电——这就是我们今天要讲的层状包裹压电传感器。

---

一、这个传感器，到底是个啥原理？
它的核心是一种叫“压电材料”的东西：就像你压打火机里的晶体片会冒火星，这种材料一受力就会产生电。
科学家选了三种材料搭配，做了一个“千层饼”结构的复合材料，整个制作过程就像做千层糕：

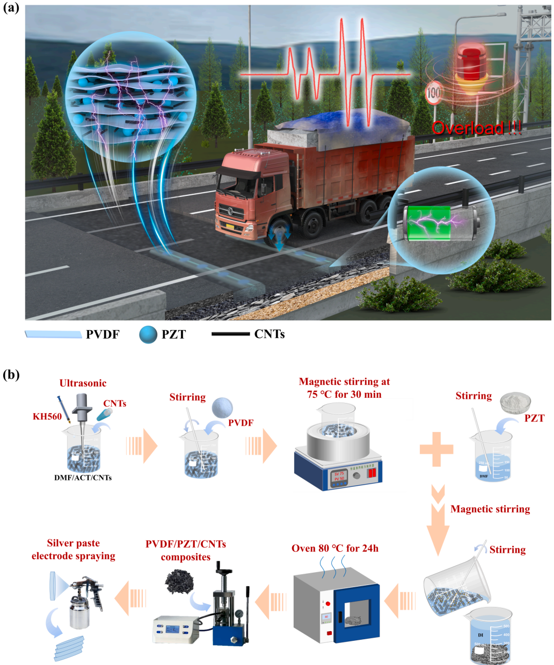

�� 制作过程（对应示意图1）

通俗注释：
左图：传感器埋在马路里的真实场景——它一边感受车辆压力、输出信号给后台，一边把震动能量存起来发电。
右图：做“千层饼”的三步法：①先把所有材料溶解在液体里混合均匀；②倒进水里，塑料基底（PVDF）会立刻凝固，把压电陶瓷颗粒（PZT）包起来；③高温高压压成薄饼，让分子重新排列，形成稳定的层状结构。
这三种核心材料各有分工：
· PVDF（塑料基底）：像千层饼的面皮，柔软又有韧性，负责把其他材料粘在一起，受力变形时自己也能生电；
· PZT（陶瓷颗粒）：像藏在面皮里的“压电小弹簧”，受力后能产生很强的电信号，是整个传感器的“动力核心”；
· 碳纳米管（CNTs）：比头发丝细一万倍的“导电细线”，均匀铺在每层“面皮”之间，专门负责把产生的电快速传出去，不让它“跑冒滴漏”。

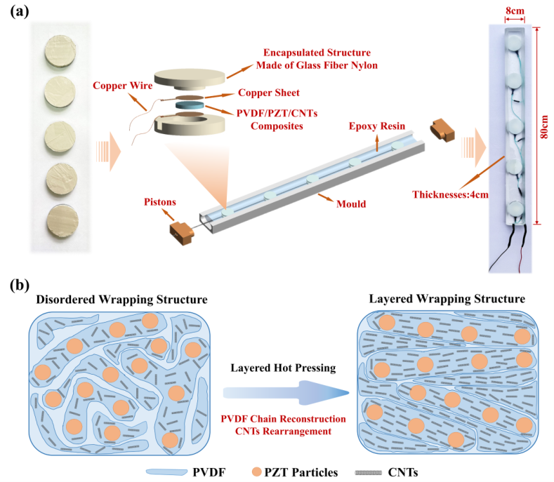

最终形成的微观结构长这样：

左图：实际做成的传感器长这样——压电片两面贴了铜电极，用3D打印的外壳保护起来，最后用和沥青硬度差不多的环氧树脂封好，埋在马路里不会轻易碎裂。
右图：放大几十万倍看到的内部结构：PVDF像一层层的薄膜裹着PZT颗粒，碳纳米管在层间织成了一张导电的“网”，电荷在这张网上跑得飞快。

---

二、科学家怎么找到最佳配方的？
为了找对比例，科学家试了很多种配方，最后发现：每100份PVDF加3份碳纳米管的时候，性能最好。

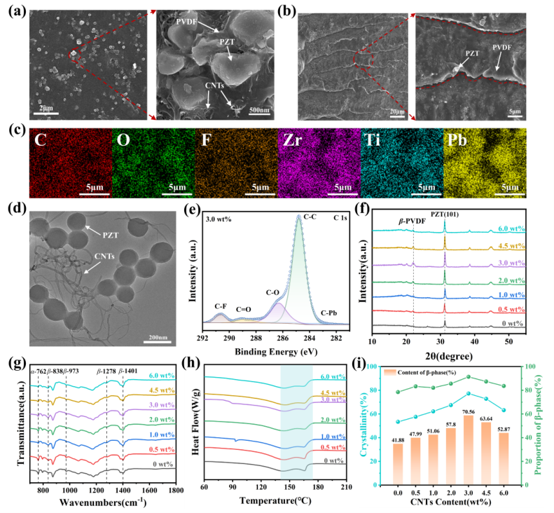

为什么是3份？我们用显微镜拍了不同配方的内部结构：

左上角的小图：碳纳米管太少的话，导电网络连不起来，电传不出去；太多的话又会抱团，把结构撑破。
最下面的柱状图：加3份碳纳米管时，PVDF里最有用的“β相晶体”（可以理解为“生电活性位点”）占比高达91%，比不加碳纳米管的组多了近一倍——这就是它性能强的基础。

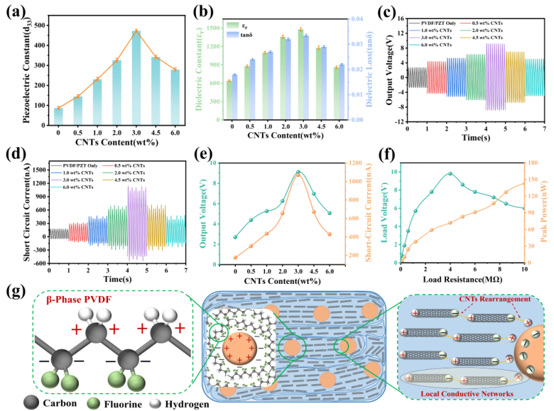

这个最佳配方的发电能力有多强？


上面的折线图：随着碳纳米管含量增加，传感器的输出电压先升后降，3份的时候刚好到顶点，比不加碳纳米管的组高了3倍多。
下面的原理图：车压下来时，PVDF的分子链被挤压变形，PZT颗粒也被压缩，两者都产生电荷；这些电荷顺着碳纳米管织成的“高速路”快速跑到电极上，就形成了我们能测到的电信号。

---

三、它比传统传感器强在哪？
有了最佳配方，做出来的传感器性能直接“碾压”传统产品：
· 看得准：能测的压力范围刚好覆盖大货车的全工况——从空车到超载，都能精准识别。而且压力越大，输出的电信号越明显，灵敏度是普通传感器的好几倍。
· 反应快：车开过去的一瞬间，它15毫秒就能给出信号，比人眨一下眼（约300毫秒）还快10倍，哪怕是100公里/小时的高速行驶，也能精准抓住每一瞬间的压力变化。
· 耐造：模拟50万辆大货车反复碾压，它的信号几乎没变化，放在马路上能用很多年不用换。
· 不怕冷热：冬天零下20℃、夏天路面70℃的高温，它都能稳定工作，哪怕下暴雨、泡在水里，封装好的它也不会“罢工”。

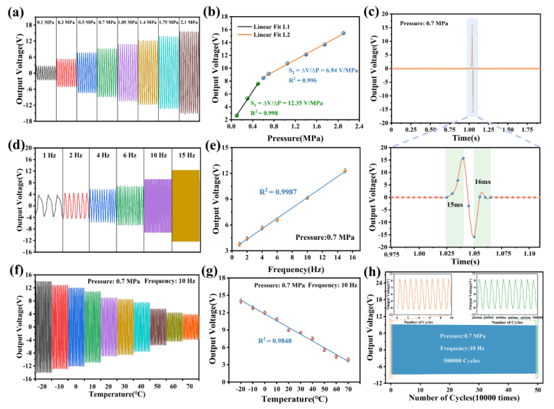

这些性能都有实测数据支撑：


左上：压力越大，输出信号越高，线性关系特别好，方便后台换算重量。
右上：响应速度极快，15毫秒就能“反应过来”，16毫秒就能“恢复原状”，适合高速行驶的车辆检测。
左下：从零下20℃到70℃，输出信号虽然会有点变化，但变化很规律，后台做个简单补偿就能消除温度影响。
右下：50万次反复按压后，信号几乎没变，耐用性拉满。

---

四、埋在马路里，它到底能干啥？

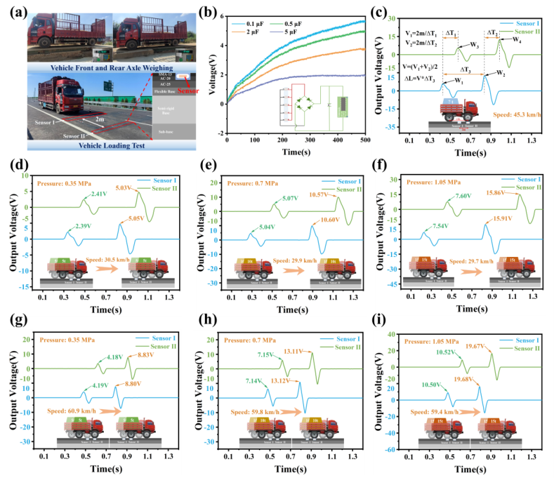

科学家已经在山东的济潍高速上做了实地测试，效果非常惊艳：


左上：传感器埋在车道车轮常压的位置，两个一组间隔2米，周边用环氧砂浆固定，和路面平齐。
右上：它还是一个微型发电机——车开过去产生的电可以给电容充电，500秒就能充到5.73伏，足够给路边的低功耗设备供电。
下面的大图：不同重量的车开过去，输出信号大小不一样：5吨、10吨、15吨的车，信号依次升高，而且车速越快，信号也会略有升高（后台可以通过算法修正）。通过两个传感器的时间差，就能精准算出车速，误差不到4%。
�� 功能1：当“交通侦探”，抓超载、测车速
车开过去的时候：
· 看信号大小：就知道每个轮子的重量，加起来就是整车重量，有没有超载一测就准；
· 算时间差：车头压过第一个传感器、再到第二个传感器的时间，除以2米的距离，就能算出车速；
· 数信号个数：大货车有几个轴，信号就会跳几下，再结合信号大小，就能判断是几轴车、什么车型。
相当于给马路装了一双“透视眼”，不用停车就能把车的“底细”摸得一清二楚，交警查超载再也不用拦车啦。
�� 功能2：当“微型发电机”，给路边设备供电
车开过去的时候，传感器受压产生的电不会浪费：以后高速上的监控探头、交通信号灯、车路协同传感器，说不定都不用拉电线了，直接用过往车辆的震动发电就行，既省了布线成本，又利用了原本浪费的能量，一举两得。

---

五、未来还能怎么用？
现在这个传感器还在测试阶段，但想象空间很大：
· 装在桥梁里，随时监测过桥车辆的重量，提前预警超载对桥梁的损伤；
· 装在停车场，自动识别车型、统计车位，甚至给新能源车无线充电；
· 穿在身上，做成柔性传感器，监测人体的运动、心跳，给可穿戴设备供电。
一块小小的传感器，把“感知”和“供能”结合在一起，不仅让交通管理更智能，还为能源回收提供了新思路——说不定未来我们的马路，本身就是一座“发电厂”呢。
https://doi.org/10.1016/j.cej.2024.154554
