半导体型单壁碳纳米管薄膜晶圆是把高纯度
半导体型（s-SWCNT）单壁碳纳米管，以随机网络薄膜形式均匀铺在标准晶圆衬底上，做成 4–8 英寸的"碳基半导体晶圆"。不是单根阵列，也不是导电浆料，而是给薄膜晶体管（TFT）、传感器、碳基芯片做
沟道层/敏感层的半成品材料。
产品参数
直径：1.3~1.6nm
长度：0.5~5um
纯度：>=99.9%
薄膜形态：随机分布网络，碳管密度约 20 根/μm
晶圆尺寸：4–8 英寸可选（展会披露过 4–6 英寸量产级）
衬底可选：Si/SiO₂、ITO、SiN、石英等，适配常规微电子工艺
供货：备货 5–7 个工作日，室温洁净干燥保存

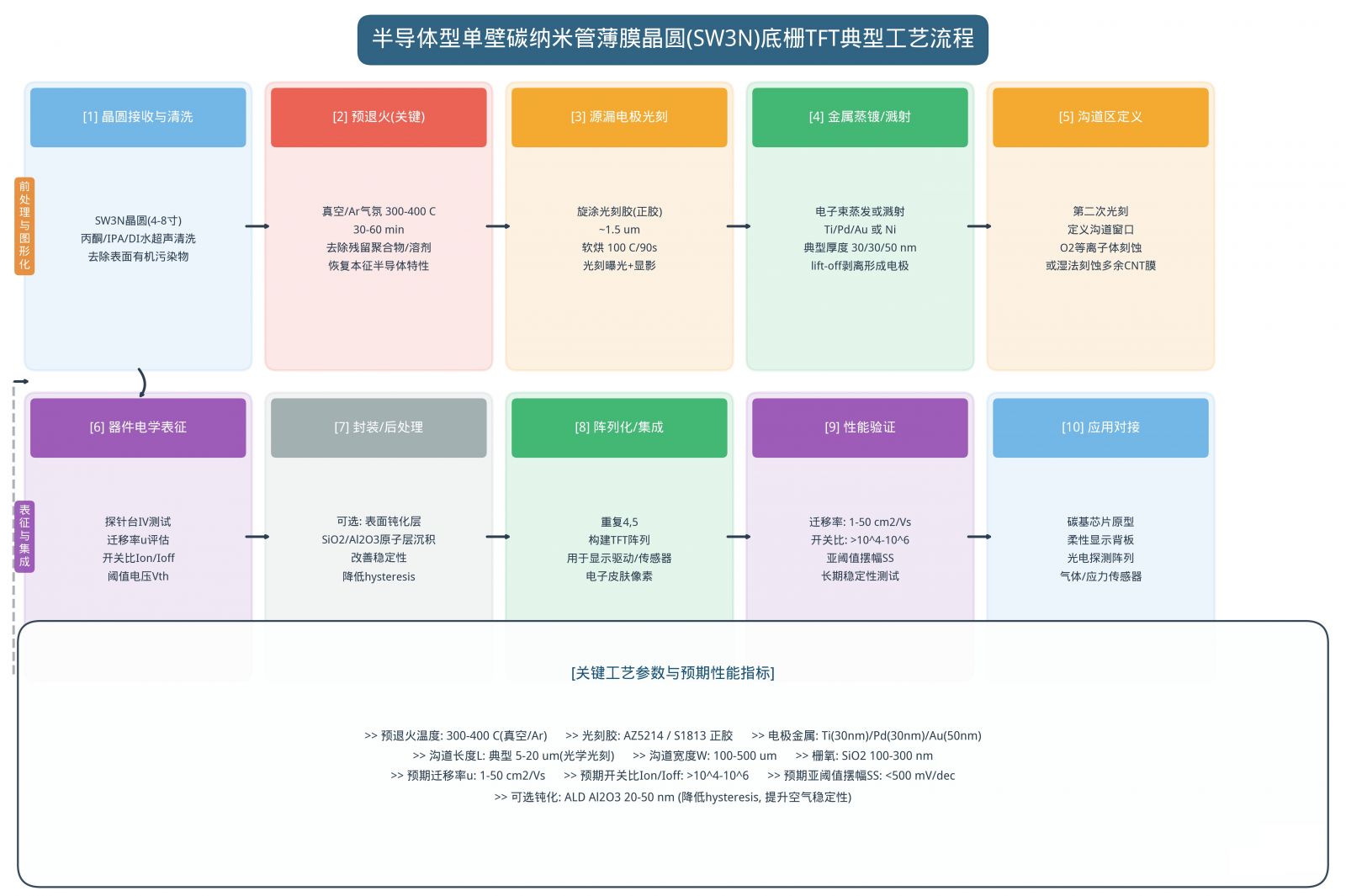

.jpg)
应用场景
薄膜晶体管（TFT）：显示驱动、柔性透明电子沟道层
碳基集成电路 / 碳基芯片：后摩尔时代低温 BEOL 集成备选
光电探测器件、气敏/应力传感器
电子皮肤、柔性与可穿戴感知层（和你 PDF 中电子皮肤页呼应）
科研原型验证：高校/院所直接拿晶圆做器件，不用自己分散成膜
